スイッチサイエンス SSCI-097956

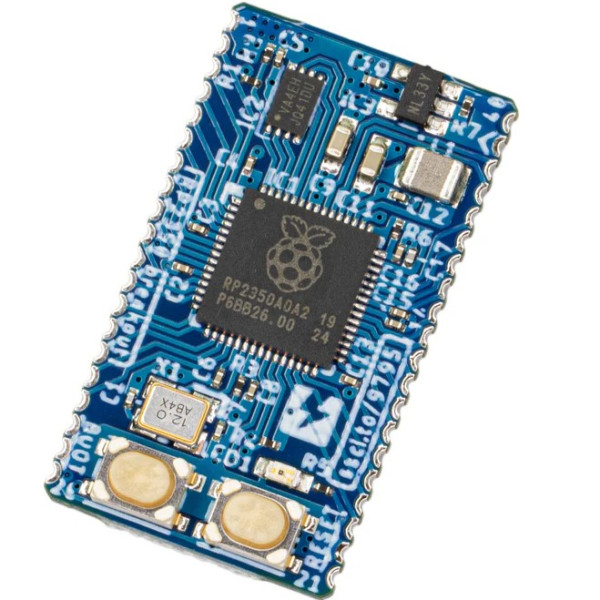

【9795】Picossci 2 RP2350A ピッチ変換基板
Raspberry Pi Pico 2 に載っている RP2350A と、コアとなる周辺回路をまとめたマイコンボードです。基板上には Flash-ROM、水晶発振子、電源回路、スイッチ、LED が集積されてます。
RP2350A の機能を最大限使えるように、ほぼ全てのIOピンとSWD端子、USB端子を引き出してます。この基板を利用した基板の設計自由度を上げるため、USBコネクタそのものは搭載していません。
他の基板に実装しやすい1.27 mmピッチの端面スルーホール仕上げになってます。また基板の厚みは1.0 mmです。
基板仕様
RP2350A 搭載
32 Mbit Flash ROM 搭載
12.000 MHz水晶発振子搭載
3.3 V/700 mA 出力電源回路搭載(3.5 V ～ 6.0 V 入力)
RESET ボタン、BOOTSELボタン搭載
LED(黄緑)搭載(GP25 ピンと共用)
入出力ピンは 20ピン(1.27
mm ピッチ)× 2列
入出力ピンは端面スルーホール仕上げ
基板外形:26.67 mm × 15.24 mm(1050 mil × 600 mil)
基板端厚み:1.0 mm
RP2350A の機能を最大限使えるように、ほぼ全てのIOピンとSWD端子、USB端子を引き出してます。この基板を利用した基板の設計自由度を上げるため、USBコネクタそのものは搭載していません。
他の基板に実装しやすい1.27 mmピッチの端面スルーホール仕上げになってます。また基板の厚みは1.0 mmです。
基板仕様
RP2350A 搭載
32 Mbit Flash ROM 搭載
12.000 MHz水晶発振子搭載
3.3 V/700 mA 出力電源回路搭載(3.5 V ～ 6.0 V 入力)
RESET ボタン、BOOTSELボタン搭載
LED(黄緑)搭載(GP25 ピンと共用)
入出力ピンは 20ピン(1.27
mm ピッチ)× 2列
入出力ピンは端面スルーホール仕上げ
基板外形:26.67 mm × 15.24 mm(1050 mil × 600 mil)
基板端厚み:1.0 mm
