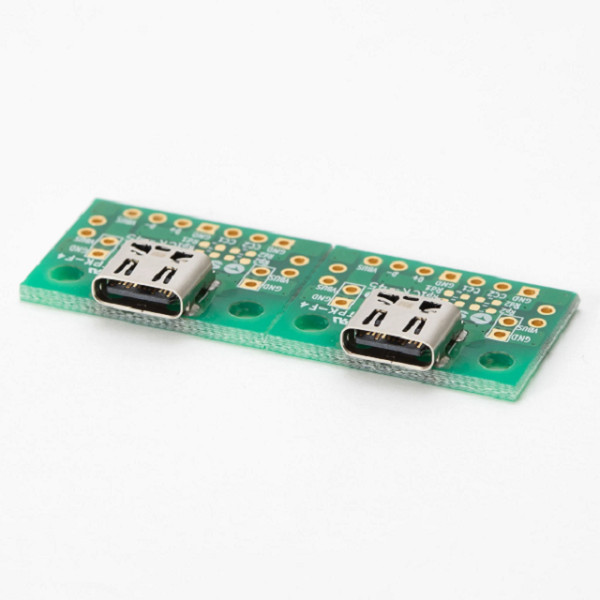

サンハヤト CK-45
USB Type-C コネクタ変換基板
ブレッドボードにも使いやすい形状
USB Type-C用コネクタ(メス)を2.54mmピッチに変換します。センターのVカットから切り離し、2分割して使用します。コネクタ実装済みです。引き出す信号をUSB 2.0規格の4本(VBUS、GND、D+、D-)とCC1・CC2端子、GNDの計7本に限定し小型化しました。VBUS、GNDは、当社ブレッドボードの電源ラインに合わせたパターンから引き出すことも可能です。CC1・CC2端子には、入出力方向の判別などに用いる抵抗(1608サイズ)も搭載できます。
主な仕様
RoHS指令(10物質):対応
材質:ガラスエポキシ(FR-4)/両面
本体サイズ:48.26×18.42×1.6t(mm)
入数:1枚(2枚続き)
カット後サイズ:24.13×18.42mm
商品サイズ(包装を含む、約):75×85×5mm
重量(包装を含む、約):5g
原産国:日本
穴径:Φ1.0
仕上処理:スルーホール、金フラッシュ、レジスト
変換前ピッチ:USB Type-C(メス)
変換後ピッチ:2.54mm
コネクタ名:USB Type-Cコネクタ
USB Type-C用コネクタ(メス)を2.54mmピッチに変換します。センターのVカットから切り離し、2分割して使用します。コネクタ実装済みです。引き出す信号をUSB 2.0規格の4本(VBUS、GND、D+、D-)とCC1・CC2端子、GNDの計7本に限定し小型化しました。VBUS、GNDは、当社ブレッドボードの電源ラインに合わせたパターンから引き出すことも可能です。CC1・CC2端子には、入出力方向の判別などに用いる抵抗(1608サイズ)も搭載できます。
主な仕様
RoHS指令(10物質):対応
材質:ガラスエポキシ(FR-4)/両面
本体サイズ:48.26×18.42×1.6t(mm)
入数:1枚(2枚続き)
カット後サイズ:24.13×18.42mm
商品サイズ(包装を含む、約):75×85×5mm
重量(包装を含む、約):5g
原産国:日本
穴径:Φ1.0
仕上処理:スルーホール、金フラッシュ、レジスト
変換前ピッチ:USB Type-C(メス)
変換後ピッチ:2.54mm
コネクタ名:USB Type-Cコネクタ
※注意
信号ラインはUSB2.0規格になります
取扱店舗:秋葉原本店2階信号ラインはUSB2.0規格になります
