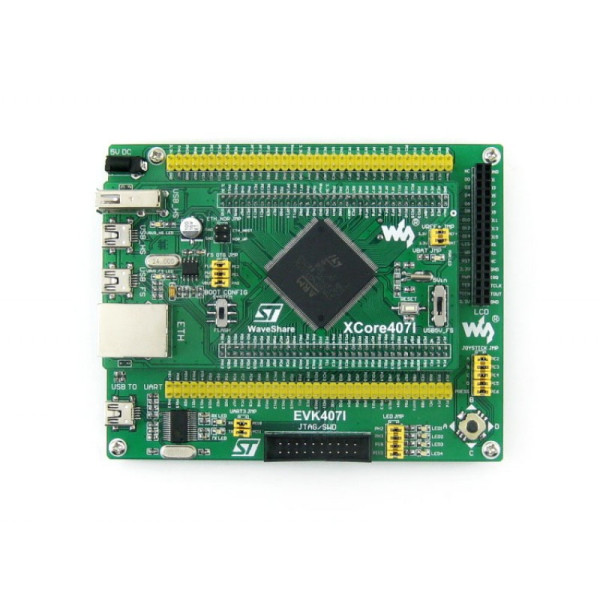

WaveShare EVK407I (EN)
【15238】EVK407I, STM32F4 開発ボード
製品概要:
STM32F407IGT6マイクロコントローラを搭載した開発ボード。
ボードはマザーボードとMCUコアボード(XCore407I)から構成されています。
主な特徴:
インターフェース:
JTAG/SWDインターフェース:デバッグおよびプログラム書き込み用。
LCDインターフェース:タッチスクリーンLCD接続用。
USBコネクタ:USB-to-UART通信。
5V DCジャック:電力供給用。
USB FS/HS LED:USBフルスピード/ハイスピードのインジケーター。
MCU(STM32F407IGT6):Cortex-M4コア、動作周波数168MHz。
1024kB Flash、192+4kB SRAM。
SPI、USART、I2S、I2C、CAN、USB 2.0などの多様な通信インターフェースを搭載。
AD/DAコンバータ、並列カメラインターフェースも内蔵。
その他の機能:NandFlash(1GB)。
Ethernet PHY(DP83848)を搭載し、イーサネット接続が可能。
USB HS PHY(USB3300)で高速USB接続がサポート。
8M、24M、50M、32.768Kの各種クリスタル、クロック用。
電源と制御:電源スイッチ:5VまたはUSB経由で電源供給。
ブートモードスイッチ:BOOT0ピン設定用。
リセットボタン。
開発リソース:C言語サンプルコード。
KEILなどの開発ソフトウェア。
その他詳細はページ下段のリンクをご確認ください。
STM32F407IGT6マイクロコントローラを搭載した開発ボード。
ボードはマザーボードとMCUコアボード(XCore407I)から構成されています。
主な特徴:
インターフェース:
JTAG/SWDインターフェース:デバッグおよびプログラム書き込み用。
LCDインターフェース:タッチスクリーンLCD接続用。
USBコネクタ:USB-to-UART通信。
5V DCジャック:電力供給用。
USB FS/HS LED:USBフルスピード/ハイスピードのインジケーター。
MCU(STM32F407IGT6):Cortex-M4コア、動作周波数168MHz。
1024kB Flash、192+4kB SRAM。
SPI、USART、I2S、I2C、CAN、USB 2.0などの多様な通信インターフェースを搭載。
AD/DAコンバータ、並列カメラインターフェースも内蔵。
その他の機能:NandFlash(1GB)。
Ethernet PHY(DP83848)を搭載し、イーサネット接続が可能。
USB HS PHY(USB3300)で高速USB接続がサポート。
8M、24M、50M、32.768Kの各種クリスタル、クロック用。
電源と制御:電源スイッチ:5VまたはUSB経由で電源供給。
ブートモードスイッチ:BOOT0ピン設定用。
リセットボタン。
開発リソース:C言語サンプルコード。
KEILなどの開発ソフトウェア。
その他詳細はページ下段のリンクをご確認ください。
