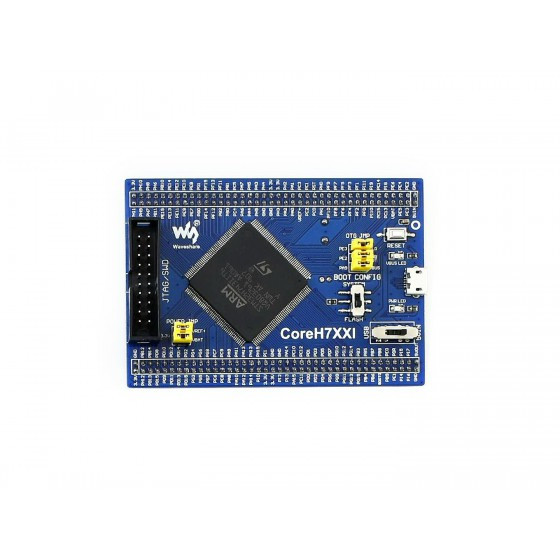

WaveShare CoreH743I
【16635】CoreH743I, STM32 STM32H743IIT6 MCU core board
概要: STM32H743IIT6を搭載したSTM32 MCUコアボード。アプリケーション開発をサポートするための拡張性を持ち、STM32H7ファミリーに最適です。
特徴
最小限の動作システム
クロック回路、USB電源管理回路、USBコネクタなどが統合され、すぐに使用できる状態です。
高性能STM32H743IIT6 MCU
Cortex-M7 32ビットRISCコア(ダブル精度FPU付き)とChrom-ARTグラフィックアクセラレータを搭載。
動作周波数480MHz、1027 DMIPS。
内蔵メモリ:2MBフラッシュ、1MB RAM(864KBユーザー、192KB TCM)。
豊富なインターフェース
6x SPI、4x USART、4x UART、3x I2S、1x USB 2.0 OTG、1x 10/100 Ethernet MACなどをサポート。
SDRAM搭載
64MビットSDRAMを搭載。
拡張性
2.0mmピッチのピンヘッダーにより、他のアプリケーションボードに簡単に接続可能。
デバッグ・プログラム対応
JTAG/SWDインターフェースをサポート(デバッガは別売り)。
技術仕様
電圧: 1.62V~3.6V動作。
パッケージ: LQFP176。
アナログ機能: 3x ADC(16ビット)、2x DAC(12ビット)。
注意点
プログラム/デバッグ機能は統合されていないため、デバッガが別途必要です。
付属リソース
KEIL、STM32CubeMX、FreeRTOS、μC/OS-IIIなどの開発リソースが利用可能。
その他詳細はページ下段のリンクをご確認ください。
特徴
最小限の動作システム
クロック回路、USB電源管理回路、USBコネクタなどが統合され、すぐに使用できる状態です。
高性能STM32H743IIT6 MCU
Cortex-M7 32ビットRISCコア(ダブル精度FPU付き)とChrom-ARTグラフィックアクセラレータを搭載。
動作周波数480MHz、1027 DMIPS。
内蔵メモリ:2MBフラッシュ、1MB RAM(864KBユーザー、192KB TCM)。
豊富なインターフェース
6x SPI、4x USART、4x UART、3x I2S、1x USB 2.0 OTG、1x 10/100 Ethernet MACなどをサポート。
SDRAM搭載
64MビットSDRAMを搭載。
拡張性
2.0mmピッチのピンヘッダーにより、他のアプリケーションボードに簡単に接続可能。
デバッグ・プログラム対応
JTAG/SWDインターフェースをサポート(デバッガは別売り)。
技術仕様
電圧: 1.62V~3.6V動作。
パッケージ: LQFP176。
アナログ機能: 3x ADC(16ビット)、2x DAC(12ビット)。
注意点
プログラム/デバッグ機能は統合されていないため、デバッガが別途必要です。
付属リソース
KEIL、STM32CubeMX、FreeRTOS、μC/OS-IIIなどの開発リソースが利用可能。
その他詳細はページ下段のリンクをご確認ください。
