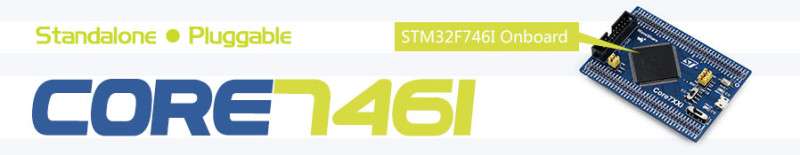

WaveShare Core746I
【11444】Core746I, STM32 MCU コアボード
STM32F746IGT6を搭載したSTM32 MCUコアボード。アプリケーション開発をサポートする拡張可能な設計です。
特徴
最小限の動作システム
クロック回路、USB電源管理回路、USBコネクタなどが統合されており、すぐに使用できます。
高性能STM32F746IGT6 MCU
Cortex-M7 32ビットRISCコア(FPU付き)とChrom-ARTグラフィックアクセラレータを搭載。
動作周波数216MHz、462 DMIPS。
内蔵メモリ:1MBフラッシュ、320+16+4KB SRAM。
豊富なインターフェース
6x SPI、4x USART、4x UART、3x I2S、4x I2C、1x USB 2.0 OTG、1x 10/100 Ethernet MACなどをサポート。
SDRAM搭載
64MビットSDRAMを搭載。
拡張性
2.0mmピッチのピンヘッダーにより、他のアプリケーションボードに簡単に接続可能。
デバッグ・プログラム対応
JTAG/SWDインターフェースをサポート(デバッガは別売り)。
技術仕様
電圧: 1.7V~3.6V動作。
パッケージ: LQFP176。
アナログ機能: 3x ADC(12ビット)、2x DAC(12ビット)。
注意点
プログラム/デバッグ機能は統合されていないため、デバッガが別途必要です。
付属リソース
KEIL、STM32CubeMX、FreeRTOS、μC/OS-IIIなどの開発リソースが利用可能。
その他詳細はページ下段のリンクをご確認ください。
特徴
最小限の動作システム
クロック回路、USB電源管理回路、USBコネクタなどが統合されており、すぐに使用できます。
高性能STM32F746IGT6 MCU
Cortex-M7 32ビットRISCコア(FPU付き)とChrom-ARTグラフィックアクセラレータを搭載。
動作周波数216MHz、462 DMIPS。
内蔵メモリ:1MBフラッシュ、320+16+4KB SRAM。
豊富なインターフェース
6x SPI、4x USART、4x UART、3x I2S、4x I2C、1x USB 2.0 OTG、1x 10/100 Ethernet MACなどをサポート。
SDRAM搭載
64MビットSDRAMを搭載。
拡張性
2.0mmピッチのピンヘッダーにより、他のアプリケーションボードに簡単に接続可能。
デバッグ・プログラム対応
JTAG/SWDインターフェースをサポート(デバッガは別売り)。
技術仕様
電圧: 1.7V~3.6V動作。
パッケージ: LQFP176。
アナログ機能: 3x ADC(12ビット)、2x DAC(12ビット)。
注意点
プログラム/デバッグ機能は統合されていないため、デバッガが別途必要です。
付属リソース
KEIL、STM32CubeMX、FreeRTOS、μC/OS-IIIなどの開発リソースが利用可能。
その他詳細はページ下段のリンクをご確認ください。
取扱店舗:本店1F
在庫拠点
秋葉原
