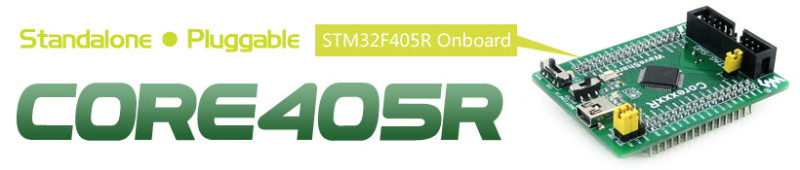

WaveShare Core405R
【8145】Core405R, STM32F4 コアボード
STM32F405RGT6を搭載したSTM32 MCUコアボード。STM32Fシリーズでのアプリケーション開発に最適。
特徴
最小限の動作システム
クロック回路、USB制御回路、USBコネクタなどが統合されており、すぐに使用可能。
高性能STM32 MCU (STM32F405RGT6)
Cortex-M4 32ビットRISCコア。
動作周波数168MHz、210 DMIPSの処理性能。
内蔵メモリ:1MBフラッシュ、196kB SRAM。
豊富な通信インターフェース
SPI、USART、UART、I2S、I2C、CAN、USB HS/FSデバイス/ホスト/OTGなどをサポート。
外部PHYが必要なUSB HS ULPI。
拡張性
すべてのI/Oポートにアクセス可能なピンヘッダー。
2.54mmピッチで、アプリケーションボードに直接差し込み可能。
プログラム・デバッグ対応
JTAG/SWDインターフェースをサポート(デバッガは別売り)。
その他のリソース
電源インジケータ、リセットボタン、VBUS LEDなどを搭載。
5Vinピンヘッダーにより、USB HOST/OTG使用時に5V電源供給が必要。
技術仕様
電圧: 1.8~3.6V動作。
パッケージ: LQFP64。
アナログ機能: 3x ADC(12ビット)、2x DAC(12ビット)。
注意点
写真内のマザーボードやデバッガは価格に含まれていません。
デバッグ機能は統合されていないため、外部デバッガが必要です。
付属リソース
回路図、C言語の例、関連開発ソフトウェア(KEILなど)。
その他詳細はページ下段のリンクをご確認ください。
特徴
最小限の動作システム
クロック回路、USB制御回路、USBコネクタなどが統合されており、すぐに使用可能。
高性能STM32 MCU (STM32F405RGT6)
Cortex-M4 32ビットRISCコア。
動作周波数168MHz、210 DMIPSの処理性能。
内蔵メモリ:1MBフラッシュ、196kB SRAM。
豊富な通信インターフェース
SPI、USART、UART、I2S、I2C、CAN、USB HS/FSデバイス/ホスト/OTGなどをサポート。
外部PHYが必要なUSB HS ULPI。
拡張性
すべてのI/Oポートにアクセス可能なピンヘッダー。
2.54mmピッチで、アプリケーションボードに直接差し込み可能。
プログラム・デバッグ対応
JTAG/SWDインターフェースをサポート(デバッガは別売り)。
その他のリソース
電源インジケータ、リセットボタン、VBUS LEDなどを搭載。
5Vinピンヘッダーにより、USB HOST/OTG使用時に5V電源供給が必要。
技術仕様
電圧: 1.8~3.6V動作。
パッケージ: LQFP64。
アナログ機能: 3x ADC(12ビット)、2x DAC(12ビット)。
注意点
写真内のマザーボードやデバッガは価格に含まれていません。
デバッグ機能は統合されていないため、外部デバッガが必要です。
付属リソース
回路図、C言語の例、関連開発ソフトウェア(KEILなど)。
その他詳細はページ下段のリンクをご確認ください。
