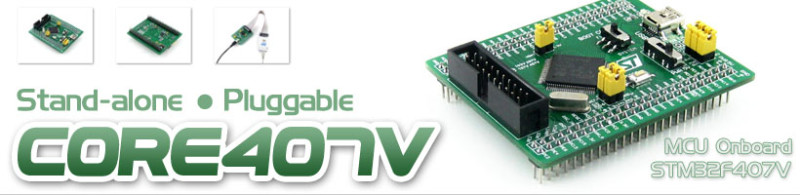

WaveShare Core407V
【5852】Core407V, STM32F4 コアボード
STM32F407VET6を搭載した小型開発ボード。STM32Fファミリーのアプリケーション開発に最適。
特徴
最小限の動作システム
USB通信インターフェース、JTAG/SWDデバッグインターフェース、クロック回路、USB電源管理、ブートモード切替を統合。
高性能STM32 MCU (STM32F407VET6)
Cortex-M4 32ビットRISCコア。
動作周波数168MHz、210 DMIPSの処理性能。
内蔵メモリ:512kBフラッシュ、196kB SRAM。
拡張性
ピンヘッダー(2.54mmピッチ)によりI/Oポート全てにアクセス可能。
アプリケーションボードに直接差し込み可能な設計。
豊富な通信インターフェース
SPI、USART、UART、I2C、CAN、USBデバイス/ホスト/OTG、イーサネットMACなどをサポート。
カメラインターフェース(8~12ビット)搭載。
プログラム・デバッグ対応
JTAG/SWDインターフェースをサポート(デバッガは別売り)。
その他のリソース
水晶発振器:8MHz(本体上)、32.768kHz(本体裏、RTC用)。
電源インジケータ、リセットボタン、USBコネクタ(PC通信用)。
電源供給切替スイッチ(5VまたはUSB接続)。
技術仕様
電圧: 1.8~3.6V動作。
パッケージ: LQFP100。
アナログ機能: 3x ADC(12ビット)、2x DAC(12ビット)。
注意点
写真内のマザーボードやデバッガは価格に含まれていません。
デバッグ機能は統合されていないため、外部デバッガが必要です。
付属リソース
回路図、C言語の例、関連開発ソフトウェア(KEILなど)。
その他詳細はページ下段のリンクをご確認ください。
特徴
最小限の動作システム
USB通信インターフェース、JTAG/SWDデバッグインターフェース、クロック回路、USB電源管理、ブートモード切替を統合。
高性能STM32 MCU (STM32F407VET6)
Cortex-M4 32ビットRISCコア。
動作周波数168MHz、210 DMIPSの処理性能。
内蔵メモリ:512kBフラッシュ、196kB SRAM。
拡張性
ピンヘッダー(2.54mmピッチ)によりI/Oポート全てにアクセス可能。
アプリケーションボードに直接差し込み可能な設計。
豊富な通信インターフェース
SPI、USART、UART、I2C、CAN、USBデバイス/ホスト/OTG、イーサネットMACなどをサポート。
カメラインターフェース(8~12ビット)搭載。
プログラム・デバッグ対応
JTAG/SWDインターフェースをサポート(デバッガは別売り)。
その他のリソース
水晶発振器:8MHz(本体上)、32.768kHz(本体裏、RTC用)。
電源インジケータ、リセットボタン、USBコネクタ(PC通信用)。
電源供給切替スイッチ(5VまたはUSB接続)。
技術仕様
電圧: 1.8~3.6V動作。
パッケージ: LQFP100。
アナログ機能: 3x ADC(12ビット)、2x DAC(12ビット)。
注意点
写真内のマザーボードやデバッガは価格に含まれていません。
デバッグ機能は統合されていないため、外部デバッガが必要です。
付属リソース
回路図、C言語の例、関連開発ソフトウェア(KEILなど)。
その他詳細はページ下段のリンクをご確認ください。
