M5STACK M5STACK-C139
【10112】M5PaperS3 ESP32-S3搭載 電子ペーパー開発キット
[2024-12-18] 出荷ファームウェアに関して、電池の低下を検知する数値設定が高めとなっています。適切な設定に変更したファームウェアを提供予定です。
充電について、5 V /1 Aなど比較的小さな出力の充電器をお使いください。実際に充電を試したところ 0.5 A 以上は流れていませんでした。また、一部のUSB PD対応充電器では、高い電圧、電流を流してしまう不具合が起こることがあるようです。故障の原因となる場合があるためご注意ください。

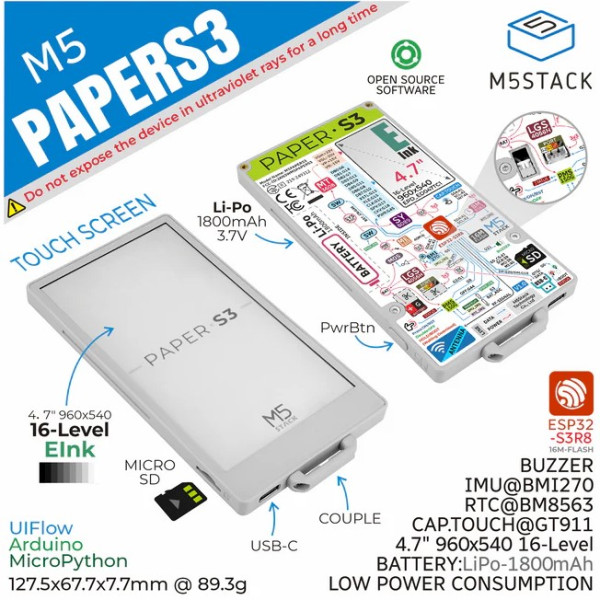

Espressif ESP32-S3を搭載した、タッチ対応低電力電子ペーパー開発デバイスです。
解像度540×960ピクセルの4.7インチのE-Inkスクリーン(タッチとディスプレイの組み合わせ)があり、 16段階のグレースケール表示をサポートしています。GT911静電容量式タッチパネルを搭載し、2点タッチとさまざまなジェスチャー操作をサポートしています。
このデバイスには、IMU ジャイロセンサ、オンボードブザー、操作用の物理ボタンが統合されています。
また、デバイスの背面にはHY1.25-4P インターフェースが配置されています。デバイスはOTG機能もサポートしており、外部デバイスの接続とデータ交換機能を提供します。
メインCPUのESP32-S3R8には8 MB PSRAMが含まれています。さらに、16 MBの外部フラッシュにより、ストレージ容量が拡張されています。また、データ保存用に、microSDインターフェイスも実装されています。
充電機能付きの1800 mAhリチウムバッテリーを内蔵し、内部RTC(BM8563)により、スリープおよびウェイクアップ機能が提供されます。
本製品は、IoTモニタリング、スマートホームコントロール、環境モニタリング、ヘルスモニタリング、電子ラベル、低電力ディスプレイとインタラクション要件を伴うデータロギングなどのアプリケーションに最適です。
電源オン/オフとダウンロードモード
サイドボタンを1回クリックすると電源がオンになり、サイドボタンをダブルクリックすると電源がオフになります。
ダウンロード モード: ボタンを押したまま、ケーブルを挿入し、ボタンを放すとダウンロードモードになります。
特徴
ESP32-S3R8メインコントローラ
4.7インチタッチ対応E-Inkスクリーン、解像度540 × 960
8 MB PSRAM、16 MB外部フラッシュメモリ
1800 mAhリチウム電池
ジャイロスコープ、ブザー、物理ボタンを内蔵
スリープ/ウェイクアップ用RTCチップ
スペック 詳細
SoC ESP32S3R8, Xtensa 32-bit LX7 Dual-Core Processor, 240 MHz, 2.4 GHz Wi-Fi
PSRAM 8 MB PSRAM
Flash 16 MB外部フラッシュメモリ
ストレージ microSDカードスロット(microSDは付属しません)
ディスプレイ 4.7" Touch E-Ink Screen(EPD_ED047TC1)
解像度 540 x 960 ピクセル、16 段階グレースケール表示
タッチインターフェース 2点タッチとさまざまなジェスチャーをサポート(GT911 静電容量式タッチパネル)
センサー BMI270 IMU ジャイロセンサ搭載 [Address: 0x68]
USB機能 OTG/CDC/MSC/Firmware Flashing
入力電圧 5 V@500 mA
外部接続端子 HY1.25-4P(3v3 + GND + 2 x GPIO)センサ・デバイス追加用
搭載電池 3.7 V@1800 mAh リチウム電池 (充電管理IC: LGS4056H)
電池コネクタ HY1.25-2P
充電電力 5 V@176 mA
電源管理 PMS150G(電源オン/オフおよびプログラムダウンロード制御) / 内蔵 BM8563 RTC チップ[Address: 0x51]
ボタン 物理ボタン x 1(デバイス制御、電源オン/オフ、リセット、ダウンロード モード用)
ブザー パッシブブザー搭載
製品寸法 121.5 × 67.7 × 7.7 mm
パッケージ寸法 133 × 76 × 19 mm
製品重量 89.3 g
パッケージ重量 112.9 g
前モデルとの比較
製品 PaperS3 Paper1.1
MCU ESP32S3R8 ESP32-D0WDQ6-V3
E-INKコントロール ESP32S3R8 IT8951
センサー BMI270 / BM8563 BM8653
ストレージ FLASH:16 M PSRAM:8 M FLASH:16 M PSRAM:8 M
電池 1800 mAh 1150 mAh
接続 ESP32-S3直接 CH9102シリアル変換
アンテナ 安定性を向上させたアンテナ 第一世代アンテナ
充電について、5 V /1 Aなど比較的小さな出力の充電器をお使いください。実際に充電を試したところ 0.5 A 以上は流れていませんでした。また、一部のUSB PD対応充電器では、高い電圧、電流を流してしまう不具合が起こることがあるようです。故障の原因となる場合があるためご注意ください。
Espressif ESP32-S3を搭載した、タッチ対応低電力電子ペーパー開発デバイスです。
解像度540×960ピクセルの4.7インチのE-Inkスクリーン(タッチとディスプレイの組み合わせ)があり、 16段階のグレースケール表示をサポートしています。GT911静電容量式タッチパネルを搭載し、2点タッチとさまざまなジェスチャー操作をサポートしています。
このデバイスには、IMU ジャイロセンサ、オンボードブザー、操作用の物理ボタンが統合されています。
また、デバイスの背面にはHY1.25-4P インターフェースが配置されています。デバイスはOTG機能もサポートしており、外部デバイスの接続とデータ交換機能を提供します。
メインCPUのESP32-S3R8には8 MB PSRAMが含まれています。さらに、16 MBの外部フラッシュにより、ストレージ容量が拡張されています。また、データ保存用に、microSDインターフェイスも実装されています。
充電機能付きの1800 mAhリチウムバッテリーを内蔵し、内部RTC(BM8563)により、スリープおよびウェイクアップ機能が提供されます。
本製品は、IoTモニタリング、スマートホームコントロール、環境モニタリング、ヘルスモニタリング、電子ラベル、低電力ディスプレイとインタラクション要件を伴うデータロギングなどのアプリケーションに最適です。
電源オン/オフとダウンロードモード
サイドボタンを1回クリックすると電源がオンになり、サイドボタンをダブルクリックすると電源がオフになります。
ダウンロード モード: ボタンを押したまま、ケーブルを挿入し、ボタンを放すとダウンロードモードになります。
特徴
ESP32-S3R8メインコントローラ
4.7インチタッチ対応E-Inkスクリーン、解像度540 × 960
8 MB PSRAM、16 MB外部フラッシュメモリ
1800 mAhリチウム電池
ジャイロスコープ、ブザー、物理ボタンを内蔵
スリープ/ウェイクアップ用RTCチップ
スペック 詳細
SoC ESP32S3R8, Xtensa 32-bit LX7 Dual-Core Processor, 240 MHz, 2.4 GHz Wi-Fi
PSRAM 8 MB PSRAM
Flash 16 MB外部フラッシュメモリ
ストレージ microSDカードスロット(microSDは付属しません)
ディスプレイ 4.7" Touch E-Ink Screen(EPD_ED047TC1)
解像度 540 x 960 ピクセル、16 段階グレースケール表示
タッチインターフェース 2点タッチとさまざまなジェスチャーをサポート(GT911 静電容量式タッチパネル)
センサー BMI270 IMU ジャイロセンサ搭載 [Address: 0x68]
USB機能 OTG/CDC/MSC/Firmware Flashing
入力電圧 5 V@500 mA
外部接続端子 HY1.25-4P(3v3 + GND + 2 x GPIO)センサ・デバイス追加用
搭載電池 3.7 V@1800 mAh リチウム電池 (充電管理IC: LGS4056H)
電池コネクタ HY1.25-2P
充電電力 5 V@176 mA
電源管理 PMS150G(電源オン/オフおよびプログラムダウンロード制御) / 内蔵 BM8563 RTC チップ[Address: 0x51]
ボタン 物理ボタン x 1(デバイス制御、電源オン/オフ、リセット、ダウンロード モード用)
ブザー パッシブブザー搭載
製品寸法 121.5 × 67.7 × 7.7 mm
パッケージ寸法 133 × 76 × 19 mm
製品重量 89.3 g
パッケージ重量 112.9 g
前モデルとの比較
製品 PaperS3 Paper1.1
MCU ESP32S3R8 ESP32-D0WDQ6-V3
E-INKコントロール ESP32S3R8 IT8951
センサー BMI270 / BM8563 BM8653
ストレージ FLASH:16 M PSRAM:8 M FLASH:16 M PSRAM:8 M
電池 1800 mAh 1150 mAh
接続 ESP32-S3直接 CH9102シリアル変換
アンテナ 安定性を向上させたアンテナ 第一世代アンテナ
[2024-12-18] 出荷ファームウェアに関して、電池の低下を検知する数値設定が高めとなっています。適切な設定に変更したファームウェアを提供予定です。
充電について、5 V /1 Aなど比較的小さな出力の充電器をお使いください。実際に充電を試したところ 0.5 A 以上は流れていませんでした。また、一部のUSB PD対応充電器では、高い電圧、電流を流してしまう不具合が起こることがあるようです。故障の原因となる場合があるためご注意ください。
【欠品中】充電について、5 V /1 Aなど比較的小さな出力の充電器をお使いください。実際に充電を試したところ 0.5 A 以上は流れていませんでした。また、一部のUSB PD対応充電器では、高い電圧、電流を流してしまう不具合が起こることがあるようです。故障の原因となる場合があるためご注意ください。
