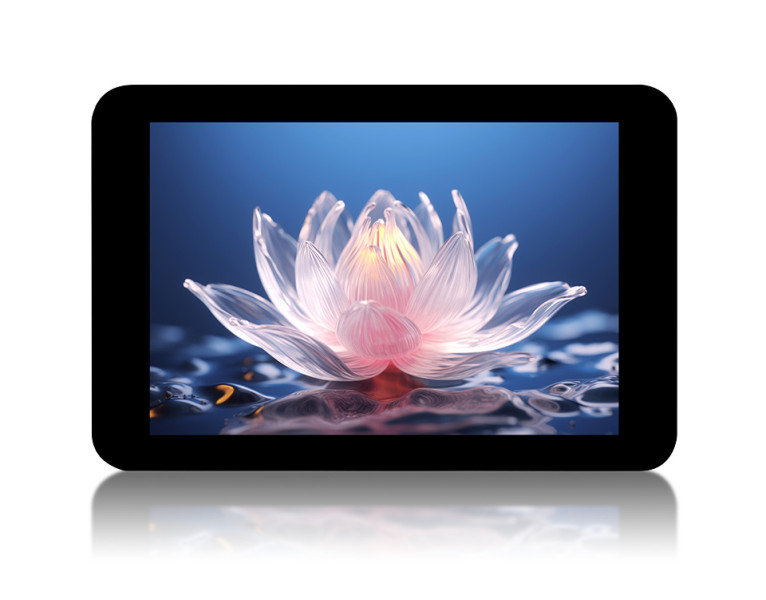

WaveShare 3.5inch Capacitive Touch LCD
【29318】3.5インチタッチディスプレイモジュール
主な特徴:
高解像度・鮮やかな色再現: 320×480の解像度と262Kカラーにより、クリアでカラフルな表示を実現。
高いタッチ感度: 高透過率の容量性タッチスクリーンで、応答性が良く、長寿命設計。
広い互換性: SPI通信(ディスプレイ)およびI2C通信(タッチ)に対応し、必要なI/Oピンを最小化。
TFカードスロット搭載: 画像、動画、音楽などの追加データを保存可能。
電圧変換対応: 3.3Vおよび5Vで動作可能なオンボード電圧変換器を内蔵。
豊富なサンプルとリソース: Raspberry Pi、ESP32、Raspberry Pi Pico、Arduino向けのサンプルコードとマニュアルが付属。
仕様:
表示サイズ: 48.96 × 73.44 mm
モジュールサイズ: 61.00 × 92.44 mm
表示パネル: IPS(広視野角、鮮やかな色再現)
タッチポイント: 2点タッチ
通信インターフェイス:
ディスプレイ: SPI(4線式)
タッチ: I2C
接続ピン説明:
ピン名 機能 15PINピン番号 18PINピン番号
VCC 電源入力 (3.3V/5V) 1 1
3V3 3.3V入力 2 NC
GND グランド 3 3
MISO SPI MISOピン 4 6
MOSI SPI MOSIピン 5 5
SCLK SPI CLKピン 6 4
SD_CS TFカード選択 7 10
LCD_CS LCDチップ選択 8 9
LCD_DC データ/コマンド選択 9 7
LCD_RST LCDリセット 10 8
LCD_BL LCDバックライト 11 2
TP_SDA タッチパネルデータ 12 14
TP_SCL タッチパネルクロック 13 13
TP_INT タッチパネル割り込み 14 15
TP_RST タッチリセット 15 12
応用例:
Raspberry Pi: 各種アプリケーションでのインタラクティブディスプレイとして利用可能。
ESP32: IoTデバイスや制御系プロジェクトで利用。
Arduino: カスタムUIやプロトタイピングに適用。
高解像度・鮮やかな色再現: 320×480の解像度と262Kカラーにより、クリアでカラフルな表示を実現。
高いタッチ感度: 高透過率の容量性タッチスクリーンで、応答性が良く、長寿命設計。
広い互換性: SPI通信(ディスプレイ)およびI2C通信(タッチ)に対応し、必要なI/Oピンを最小化。
TFカードスロット搭載: 画像、動画、音楽などの追加データを保存可能。
電圧変換対応: 3.3Vおよび5Vで動作可能なオンボード電圧変換器を内蔵。
豊富なサンプルとリソース: Raspberry Pi、ESP32、Raspberry Pi Pico、Arduino向けのサンプルコードとマニュアルが付属。
仕様:
表示サイズ: 48.96 × 73.44 mm
モジュールサイズ: 61.00 × 92.44 mm
表示パネル: IPS(広視野角、鮮やかな色再現)
タッチポイント: 2点タッチ
通信インターフェイス:
ディスプレイ: SPI(4線式)
タッチ: I2C
接続ピン説明:
ピン名 機能 15PINピン番号 18PINピン番号
VCC 電源入力 (3.3V/5V) 1 1
3V3 3.3V入力 2 NC
GND グランド 3 3
MISO SPI MISOピン 4 6
MOSI SPI MOSIピン 5 5
SCLK SPI CLKピン 6 4
SD_CS TFカード選択 7 10
LCD_CS LCDチップ選択 8 9
LCD_DC データ/コマンド選択 9 7
LCD_RST LCDリセット 10 8
LCD_BL LCDバックライト 11 2
TP_SDA タッチパネルデータ 12 14
TP_SCL タッチパネルクロック 13 13
TP_INT タッチパネル割り込み 14 15
TP_RST タッチリセット 15 12
応用例:
Raspberry Pi: 各種アプリケーションでのインタラクティブディスプレイとして利用可能。
ESP32: IoTデバイスや制御系プロジェクトで利用。
Arduino: カスタムUIやプロトタイピングに適用。
wikiページ内にFFCが付属する旨が記載されておりますが、付属しておりません。
必要な方は別途お買い求めください。
取扱店舗:本店1F必要な方は別途お買い求めください。
在庫拠点
秋葉原
