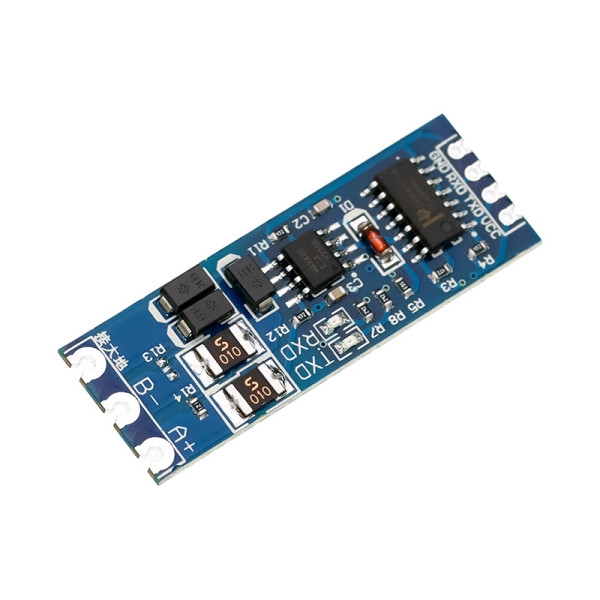

Elecrow CIA00485T
UART TTL to RS485 変換器
このモジュールは、マイコンのTTLインターフェースをRS485モジュールに変換するためのものです。主に産業用オートメーションで使用されます。このモジュールには雷保護設計とノイズ対策設計が追加されています。現場での使用や長距離伝送時には、モジュールのGND端子を接地することで、雷保護やノイズ対策を実現できます。
標準的な2.54mmピッチ設計を採用しており、二次開発を容易にします。また、120Ωのマッチング抵抗が備わっており、長距離伝送時にはR0をショートさせることを推奨します。
複数のマイコン間での通信をサポートし、バス上で最大128台のデバイスを接続可能です。ホットスワップが可能で、大面積の銅箔設計により信号干渉を防止します。
仕様
電源互換性: 3.3Vおよび5.0V電源に完全対応
信号互換性: 3.3Vおよび5.0V信号に完全対応
動作温度範囲: -40℃～+85℃
伝送距離: 最大数キロメートル(850メートルの2×1.5ケーブルでテスト済み。800メートル以上の場合はリピーターを追加推奨)
設計: 半穴加工、厚さ0.8mm、コンボボードとしての使用や端子の溶接が容易
ステータス表示: RXDおよびTXD信号ランプで送受信状況を確認可能
通信方式: 半二重
標準的な2.54mmピッチ設計を採用しており、二次開発を容易にします。また、120Ωのマッチング抵抗が備わっており、長距離伝送時にはR0をショートさせることを推奨します。
複数のマイコン間での通信をサポートし、バス上で最大128台のデバイスを接続可能です。ホットスワップが可能で、大面積の銅箔設計により信号干渉を防止します。
仕様
電源互換性: 3.3Vおよび5.0V電源に完全対応
信号互換性: 3.3Vおよび5.0V信号に完全対応
動作温度範囲: -40℃～+85℃
伝送距離: 最大数キロメートル(850メートルの2×1.5ケーブルでテスト済み。800メートル以上の場合はリピーターを追加推奨)
設計: 半穴加工、厚さ0.8mm、コンボボードとしての使用や端子の溶接が容易
ステータス表示: RXDおよびTXD信号ランプで送受信状況を確認可能
通信方式: 半二重
