Elecrow CQA240206P2
PicoPD - USB-C PD 3.0 PPS Trigger with RP2040
PicoPDは、RP2040の完全な機能を維持しながら、USB PD対応の壁掛けプラグやパワーバンクから電圧を交渉することができる便利なツールです。プロトタイプ作成時に、既存のUSB-C充電器を活用して高電圧デバイスを駆動するのに役立ちます。
特徴
USB PD 3.0対応: 3.3V～21Vの出力を20mVステップで調整可能
USB PD 2.0固定電力対応: 5V、9V、12V、15V、20V(最大100W)
大電流対応: 最大20Aの負荷スイッチ(USB-C VBUSに接続)
電流/電圧モニタリング: 内蔵回路でUSB-C電流・電圧を計測
RP2040マイクロコントローラー: 最大133MHzの柔軟なクロック、264kBオンチップSRAM、16MBオンボードQSPIフラッシュ
保護機能: D+/D-/CC1/CC2ピンにESD保護を搭載
LEDインジケーター: 電源(赤)、GPIO 25制御(緑)
リセットおよびブートボタン搭載
使用方法
プログラミング方法: USB-C、USBヘッダー、またはSWD経由で可能
推奨アクセサリ: USB-Cスプリッターを使用することで、PD機能とシリアル通信の同時利用が可能
仕様
入力電圧: USB PD 3.0/2.0に準拠
出力電圧: 3.3V～21V(PD 3.0 PPSモード)、または5V/9V/12V/15V/20V(PD 2.0固定)
最大電流: 5A
マイクロコントローラー: RP2040(最大133MHzクロック)
寸法: 標準設計、詳細は付属のSTEPファイルを参照
同梱内容

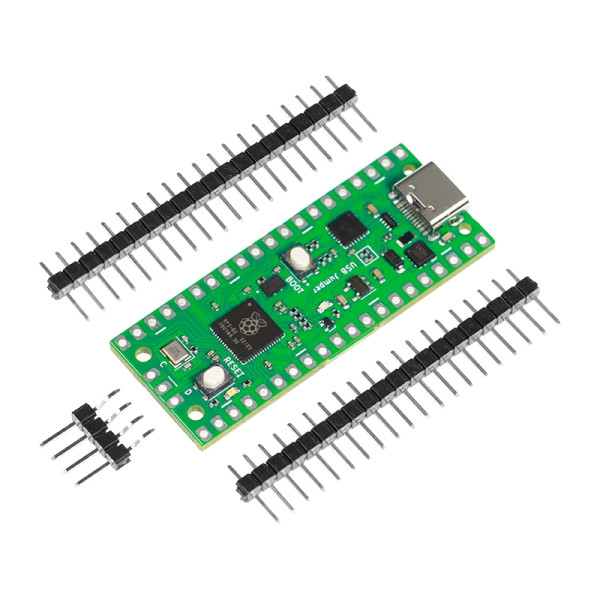

PicoPD基板 × 1
ストレートヘッダーとUSBブレークアウトヘッダー(すべての出荷に含まれる)
推奨用途
可変電源プロジェクト
高電圧デバイスのプロトタイピング
USB-C PPS電源テスト
特徴
USB PD 3.0対応: 3.3V～21Vの出力を20mVステップで調整可能
USB PD 2.0固定電力対応: 5V、9V、12V、15V、20V(最大100W)
大電流対応: 最大20Aの負荷スイッチ(USB-C VBUSに接続)
電流/電圧モニタリング: 内蔵回路でUSB-C電流・電圧を計測
RP2040マイクロコントローラー: 最大133MHzの柔軟なクロック、264kBオンチップSRAM、16MBオンボードQSPIフラッシュ
保護機能: D+/D-/CC1/CC2ピンにESD保護を搭載
LEDインジケーター: 電源(赤)、GPIO 25制御(緑)
リセットおよびブートボタン搭載
使用方法
プログラミング方法: USB-C、USBヘッダー、またはSWD経由で可能
推奨アクセサリ: USB-Cスプリッターを使用することで、PD機能とシリアル通信の同時利用が可能
仕様
入力電圧: USB PD 3.0/2.0に準拠
出力電圧: 3.3V～21V(PD 3.0 PPSモード)、または5V/9V/12V/15V/20V(PD 2.0固定)
最大電流: 5A
マイクロコントローラー: RP2040(最大133MHzクロック)
寸法: 標準設計、詳細は付属のSTEPファイルを参照
同梱内容
PicoPD基板 × 1
ストレートヘッダーとUSBブレークアウトヘッダー(すべての出荷に含まれる)
推奨用途
可変電源プロジェクト
高電圧デバイスのプロトタイピング
USB-C PPS電源テスト
注意点
負荷条件や使用するケーブルによって電圧・電流範囲が制限される場合があります。
保護機能により、過電流が発生すると自動的に再接続します。
取扱店舗:本店1F負荷条件や使用するケーブルによって電圧・電流範囲が制限される場合があります。
保護機能により、過電流が発生すると自動的に再接続します。
