Elecrow CQA240812C1

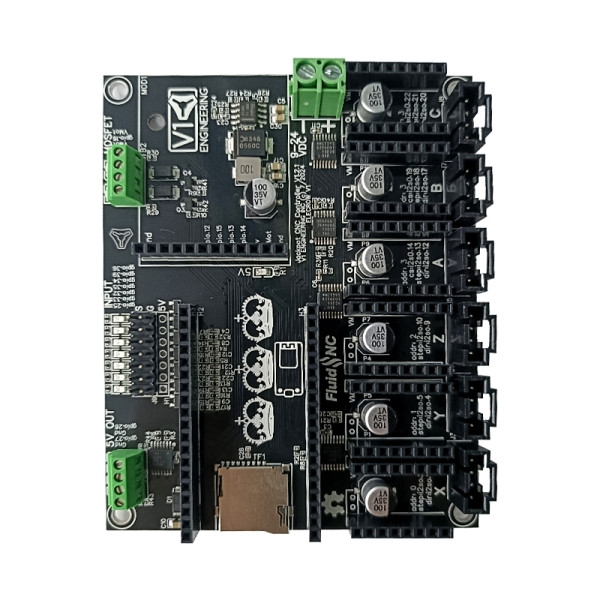

Jackpot CNC Controller
Jackpot CNC Controllerは、32ビットデュアルコア240MHzの制御基板です。このコントローラは、FluidNCを利用してGRBL互換の拡張機能を提供し、設定やファームウェアの更新が簡単に行えます。
仕様
WiFi/Bluetooth接続: ESP32ベースで、WiFi、USB接続、Bluetooth対応。
ステッピングドライバ対応:
最大6つのTMC2209ドライバポートをサポート。UART制御モード専用。
CS(チップセレクト)ピンを使用し、6つのドライバを個別に制御可能。
電源: 9-24V DC(最小19W、例: 24V×0.8A)。高電流出力を使用する場合は調整が必要。
I/Oポート:
7つの入力ポート(アクティブロー動作)。
2つのラインレベル出力(PWM対応、連続2.5A/最大3.5A対応)。
2つの5V出力(PWM対応、SSRやレーザー用)。
拡張モジュールソケット:
CNC I/Oモジュールや追加入力/出力、リレー、VFD、サーボなどに対応。
11mmスペーサーまたは3Dプリントしたサポートを使用して取り付け可能。
MicroSDカードスロット:
2GB以上の容量が必要。
Fat32形式対応。
ファイル名は30文字以内、ファイルパスは100文字以内。
ファームウェア:
FluidNC(GRBL互換)。
テキストベースの設定ファイルで簡単に変更可能。
再コンパイル不要で設定や更新が可能。
寸法:
基板サイズ: 80mm×100mm
仕様
WiFi/Bluetooth接続: ESP32ベースで、WiFi、USB接続、Bluetooth対応。
ステッピングドライバ対応:
最大6つのTMC2209ドライバポートをサポート。UART制御モード専用。
CS(チップセレクト)ピンを使用し、6つのドライバを個別に制御可能。
電源: 9-24V DC(最小19W、例: 24V×0.8A)。高電流出力を使用する場合は調整が必要。
I/Oポート:
7つの入力ポート(アクティブロー動作)。
2つのラインレベル出力(PWM対応、連続2.5A/最大3.5A対応)。
2つの5V出力(PWM対応、SSRやレーザー用)。
拡張モジュールソケット:
CNC I/Oモジュールや追加入力/出力、リレー、VFD、サーボなどに対応。
11mmスペーサーまたは3Dプリントしたサポートを使用して取り付け可能。
MicroSDカードスロット:
2GB以上の容量が必要。
Fat32形式対応。
ファイル名は30文字以内、ファイルパスは100文字以内。
ファームウェア:
FluidNC(GRBL互換)。
テキストベースの設定ファイルで簡単に変更可能。
再コンパイル不要で設定や更新が可能。
寸法:
基板サイズ: 80mm×100mm
TMC2209ドライバと38ピンESP32(正規品推奨)が別途必要です。
