スイッチサイエンス SSCI-091589

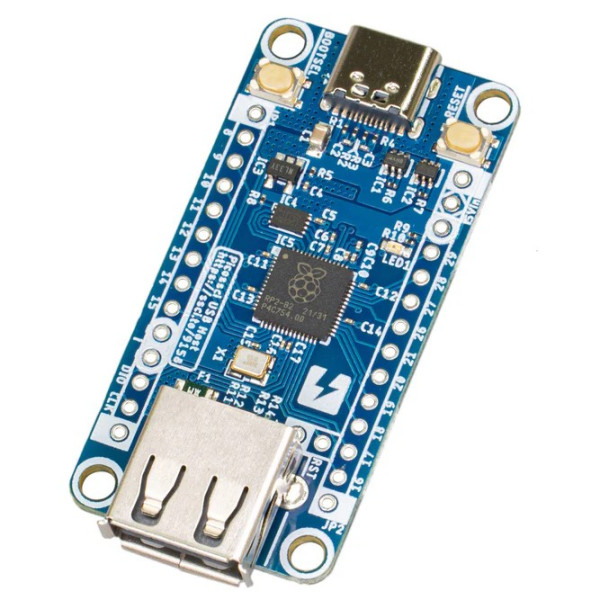

【9158】Picossci USBホスト(RP2040搭載)
ホストPCとの接続用のUSB Type-Cコネクタと、USB Type-A コネクタを搭載した RP2040 マイコンボード(Picossci)です。
USB Type-A コネクタには GPIO 0/1 が接続されていて、RP2040 の PIO 機能を利用するとUSB1.1のフルスピードのホストをエミュレートすることができます。
このため USB接続のキーボード、マウス、ゲームパッドなどのHIDクラスのデバイスや、USBメモリのようなマスストレージクラスのデバイスなどを接続できます。
二つのUSBポートを利用すれば、汎用のゲームコントローラにデータログ機能やマクロ機能などを追加するブリッジコントローラなどが作れます。
基板仕様
RP2040 搭載
16 Mbit Flash ROM 搭載
12.000 MHzクロック発振器搭載
3.3 V/700 mA 出力電源回路搭載(3.3 V出力ピン有り)
RESET ボタン、BOOTSELボタン搭載
1 x 汎用LED(黄緑)搭載
拡張ピンは 14ピン(2.54 mm ピッチ)× 2列
14 x GPIO(GPIO8 ～ 21)
4 x アナログ入力ピン(GPIO26 ～ 29)
USB Type-A コネクタ搭載(D+:GPIO0、D-:GPIO1)
USB Type-C コネクタ搭載
5 V電源入力ピン搭載(USBの5 V入力と併用可能)
USB Type-A コネクタには GPIO 0/1 が接続されていて、RP2040 の PIO 機能を利用するとUSB1.1のフルスピードのホストをエミュレートすることができます。
このため USB接続のキーボード、マウス、ゲームパッドなどのHIDクラスのデバイスや、USBメモリのようなマスストレージクラスのデバイスなどを接続できます。
二つのUSBポートを利用すれば、汎用のゲームコントローラにデータログ機能やマクロ機能などを追加するブリッジコントローラなどが作れます。
基板仕様
RP2040 搭載
16 Mbit Flash ROM 搭載
12.000 MHzクロック発振器搭載
3.3 V/700 mA 出力電源回路搭載(3.3 V出力ピン有り)
RESET ボタン、BOOTSELボタン搭載
1 x 汎用LED(黄緑)搭載
拡張ピンは 14ピン(2.54 mm ピッチ)× 2列
14 x GPIO(GPIO8 ～ 21)
4 x アナログ入力ピン(GPIO26 ～ 29)
USB Type-A コネクタ搭載(D+:GPIO0、D-:GPIO1)
USB Type-C コネクタ搭載
5 V電源入力ピン搭載(USBの5 V入力と併用可能)
