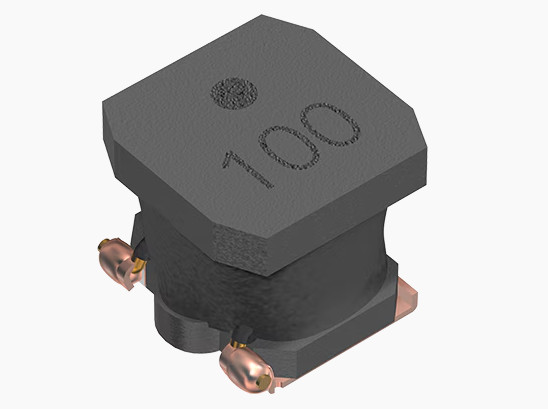

画像クリックで拡大します
TDK VLS5045EX-2R2N
面実装インダクタ(コイル)2.2μH
■寸法※画像を参照してください。
長さ(L):5.00mm±0.30mm
幅(W):5.00mm±0.30mm
厚み・高さ:4.50mmMax.
推奨ランドパターン(A)
1.50mm Nom.
推奨ランドパターン(B)
2.10mm Nom.
推奨ランドパターン(C)
4.00mm Nom.
■仕様
・インダクタンス:2.2μH±30% at100kHz
・定格電流(L変化による) [Max.]6.4A(30% Down)
・定格電流(温度上昇による) [Typ.]4.7A(40℃ Rise
・直流抵抗 [Typ.]:22mΩ
・直流抵抗 [Max.]:28.6mΩ
・使用温度範囲:-40～105℃(自己温度上昇含む)
長さ(L):5.00mm±0.30mm
幅(W):5.00mm±0.30mm
厚み・高さ:4.50mmMax.
推奨ランドパターン(A)
1.50mm Nom.
推奨ランドパターン(B)
2.10mm Nom.
推奨ランドパターン(C)
4.00mm Nom.
■仕様
・インダクタンス:2.2μH±30% at100kHz
・定格電流(L変化による) [Max.]6.4A(30% Down)
・定格電流(温度上昇による) [Typ.]4.7A(40℃ Rise
・直流抵抗 [Typ.]:22mΩ
・直流抵抗 [Max.]:28.6mΩ
・使用温度範囲:-40～105℃(自己温度上昇含む)
在庫拠点
秋葉原
