Pololu POLOLU-4012

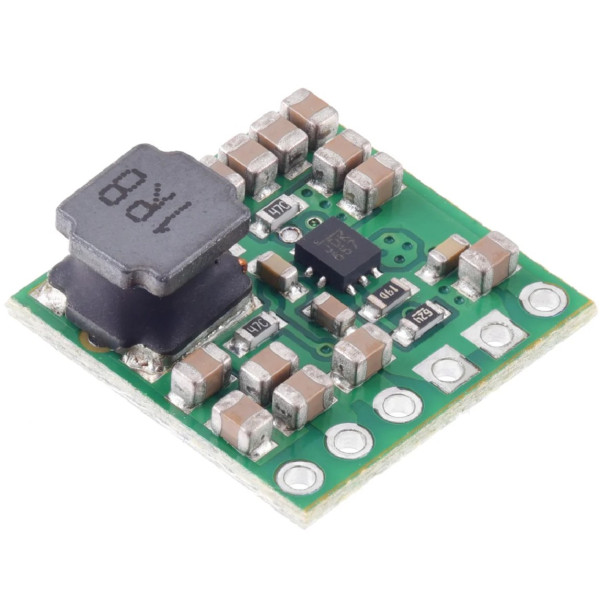

【7657】U3V40F5搭載 5 V昇圧式レギュレータ
高効率ブーストコンバータであるU3V40F系のICを採用した昇圧式レギュレータです。1.3 V 4 Aまでの入力に対応しています。
ENピンに30 kΩの抵抗がデフォルトでセットされており、またENピンとGNDの間に抵抗を挿入することでカットオフ電圧を設定することができます。この時の関係については以下の式を参考にしてください。
R=36.9/(カットオフ電圧 - 1.38)
注意
この回路は一般的なコイルとトランスを用いたコンバータです。コンバータがOFFの時には電流が流れる経路を遮断するものがなく入力電圧が直接出力に出てきます。そのため、接続回路が短絡しているなどして過電流が流れた場合、レギュレータが破損する可能性があります。
特徴
入力電圧:1.3 V - 5 V (スタートアップ時には 2.7 V必要)
出力電圧:5 V ±4%
効率:90 % - 95 % (入力電圧に依存)
スイッチング周波数: 約600 kHz 高負荷時
パワーセーブモード
無負荷時電流 :2 mA
電流
瞬時:9.5 A
数秒間:4.5 A
安定:4 A
保護
過加熱保護
ソフトスタートモードによる突入電流保護
過電圧保護
サイクル毎の電流リミット:9.5 A
L型とI型のピンソケット(2.54 mmピッチ)が付属します。
ENピンに30 kΩの抵抗がデフォルトでセットされており、またENピンとGNDの間に抵抗を挿入することでカットオフ電圧を設定することができます。この時の関係については以下の式を参考にしてください。
R=36.9/(カットオフ電圧 - 1.38)
注意
この回路は一般的なコイルとトランスを用いたコンバータです。コンバータがOFFの時には電流が流れる経路を遮断するものがなく入力電圧が直接出力に出てきます。そのため、接続回路が短絡しているなどして過電流が流れた場合、レギュレータが破損する可能性があります。
特徴
入力電圧:1.3 V - 5 V (スタートアップ時には 2.7 V必要)
出力電圧:5 V ±4%
効率:90 % - 95 % (入力電圧に依存)
スイッチング周波数: 約600 kHz 高負荷時
パワーセーブモード
無負荷時電流 :2 mA
電流
瞬時:9.5 A
数秒間:4.5 A
安定:4 A
保護
過加熱保護
ソフトスタートモードによる突入電流保護
過電圧保護
サイクル毎の電流リミット:9.5 A
L型とI型のピンソケット(2.54 mmピッチ)が付属します。
