Pololu POLOLU-3760

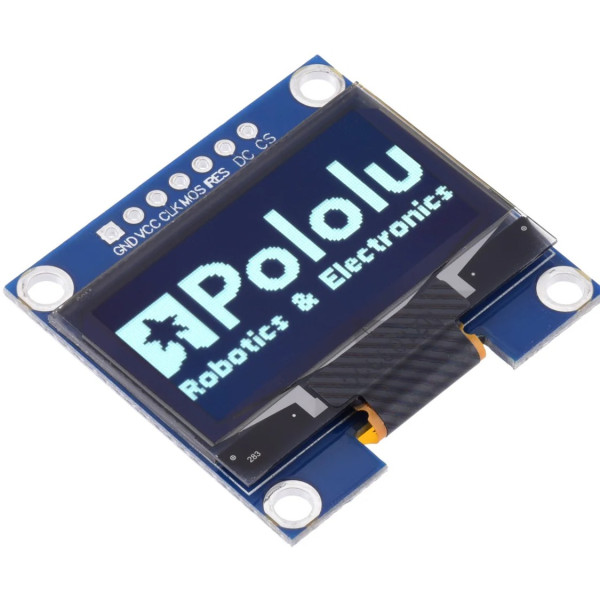

【7414】1.3インチ モノクログラフィカルOLEDディスプレイ
128 x 64ピクセルの白色OLED(有機LED)および標準的なSH1106インターフェースを使用してSPI制御する電子回路から成る小型ディスプレイモジュールです。OLEDはドット単位でオン/オフでき、モノクロのグラフィックやテキストを表示できます。コンパクトなサイズながら、各ピクセルは個別に点灯するのでコントラストが高く、またバックライトがないので未点灯のピクセルは非常に暗くなります。
仕様
解像度: 128 x 64 ピクセル
表示色:白
ピクセルピッチ: 0.23 mm (110 DPI)
表示有効面積:1.3インチ(29.4 mm × 14.7 mm)
寸法:35.4 mm × 33.5 mm
電源電圧:VCC 3.1 ～5.5 V (注:ロジックは5 V非対応)
電源電流:全ピクセル点灯時標準 40 mA (消費電流はディスプレイ点灯率に依存)
取付用穴(M3/#4ネジ用)
ピン配置
ピン 説明
GND グラウンド(0 V)
VCC 電源(3.1 V ～5.5 V )
CLK SPI クロック(3.3 V ロジック)
MOS SPI データ(3.3 V ロジック)
RES リセット(3.3 V ロジック)
DC データ/コマンド選択(3.3 V ロジック)
CS SPIチップ選択(3.3 V ロジック)
ディスプレイ使用方法
本製品には2.54 mmピッチのスルーホールが七つあり、ピンヘッダまたはピンソケット(別売)を取り付けられます。また、M3/#4ネジ用の取付穴が四つあります。
電源はGNDとVCCに給電し、オンボードレギュレータにより3.1 ～ 5.5 Vで動作します。他のピンは5 Vトレラントではないため、5 V系との接続にはレベルシフタや電圧の分圧回路が必要です。
本モジュールのドライバ/コントローラICは、SH1106で、4線SPIモードで動作します。コントロール入力(CLK、MOS、DC、CS)は通常動作で使用され、5本目のピンRESはリセット用に使用します。
仕様
解像度: 128 x 64 ピクセル
表示色:白
ピクセルピッチ: 0.23 mm (110 DPI)
表示有効面積:1.3インチ(29.4 mm × 14.7 mm)
寸法:35.4 mm × 33.5 mm
電源電圧:VCC 3.1 ～5.5 V (注:ロジックは5 V非対応)
電源電流:全ピクセル点灯時標準 40 mA (消費電流はディスプレイ点灯率に依存)
取付用穴(M3/#4ネジ用)
ピン配置
ピン 説明
GND グラウンド(0 V)
VCC 電源(3.1 V ～5.5 V )
CLK SPI クロック(3.3 V ロジック)
MOS SPI データ(3.3 V ロジック)
RES リセット(3.3 V ロジック)
DC データ/コマンド選択(3.3 V ロジック)
CS SPIチップ選択(3.3 V ロジック)
ディスプレイ使用方法
本製品には2.54 mmピッチのスルーホールが七つあり、ピンヘッダまたはピンソケット(別売)を取り付けられます。また、M3/#4ネジ用の取付穴が四つあります。
電源はGNDとVCCに給電し、オンボードレギュレータにより3.1 ～ 5.5 Vで動作します。他のピンは5 Vトレラントではないため、5 V系との接続にはレベルシフタや電圧の分圧回路が必要です。
本モジュールのドライバ/コントローラICは、SH1106で、4線SPIモードで動作します。コントロール入力(CLK、MOS、DC、CS)は通常動作で使用され、5本目のピンRESはリセット用に使用します。
