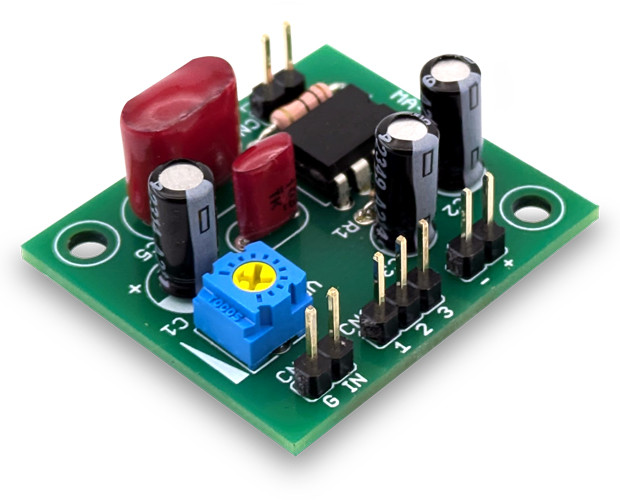

ワンダーキット(共立プロダクツ) MA-2073
低電圧オーディオアンプ2キット
概要
小型スピーカーの駆動に便利なモノラルアンプ
AB級オーディオアンプICを使用した、アルカリ電池2本で動くモノラルアンプです。
電源、入力信号、スピーカーの3つを基板接続するだけで使用できます。
コンパクトな基板サイズを活かして、アンプ内蔵スピーカーの製作や装置への組み込みにも適しています。
詳細
【製品仕様】
●電源電圧:標準DC3～5V(1.8～6V可) 単3形×2本電池ケース付属
●入力:ラインレベル / モノラル
●出力:スピーカー(4～8Ω)対応
●消費電流:最大約500mA
・待機時:約10mA
・4Ω負荷時最大:約300mA(電源電圧3V) / 約500mA(電源電圧5V)
・8Ω負荷時最大:約180mA(電源電圧3V) / 約320mA(電源電圧5V)
●最大出力(1kHz THD 10%)
・4Ω負荷時:約370mW(電源電圧3V) / 約950mW(電源電圧5V)
・8Ω負荷時:約260mW(電源電圧3V) / 約800mW(電源電圧5V)
●音量調整:半固定抵抗(VR1・基板上に搭載)または外付け可変抵抗(CN3に接続・別売オプション)
●基板サイズ:36(W)×32(D)×14(H)mm
小型スピーカーの駆動に便利なモノラルアンプ
AB級オーディオアンプICを使用した、アルカリ電池2本で動くモノラルアンプです。
電源、入力信号、スピーカーの3つを基板接続するだけで使用できます。
コンパクトな基板サイズを活かして、アンプ内蔵スピーカーの製作や装置への組み込みにも適しています。
詳細
【製品仕様】
●電源電圧:標準DC3～5V(1.8～6V可) 単3形×2本電池ケース付属
●入力:ラインレベル / モノラル
●出力:スピーカー(4～8Ω)対応
●消費電流:最大約500mA
・待機時:約10mA
・4Ω負荷時最大:約300mA(電源電圧3V) / 約500mA(電源電圧5V)
・8Ω負荷時最大:約180mA(電源電圧3V) / 約320mA(電源電圧5V)
●最大出力(1kHz THD 10%)
・4Ω負荷時:約370mW(電源電圧3V) / 約950mW(電源電圧5V)
・8Ω負荷時:約260mW(電源電圧3V) / 約800mW(電源電圧5V)
●音量調整:半固定抵抗(VR1・基板上に搭載)または外付け可変抵抗(CN3に接続・別売オプション)
●基板サイズ:36(W)×32(D)×14(H)mm
