Adafruit ADA-6250

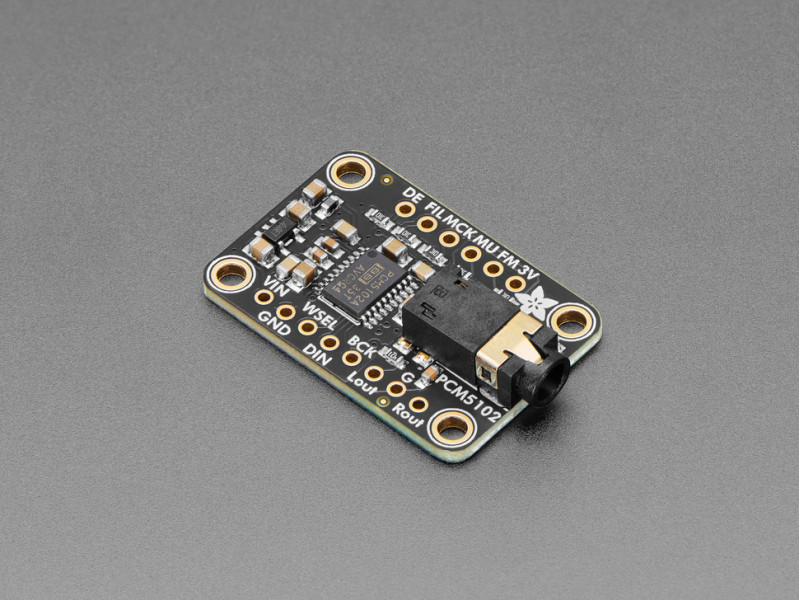

Adafruit PCM5102 I2S DAC(ラインレベル出力付き)
説明
S/N比/ダイナミックレンジ112dBの優れた品質を誇るPCM5102搭載のI2S DACです
クリーンで優れた品質のステレオ・オーディオで、MCLKやI2Cの設定を必要としません。I2Sオーディオを接続するだけで動作します。
このブレイクアウトを使えば、I2Sデジタル・オーディオが簡単になります。
3～5VDCで電源を供給し、BCLK(ビット・クロック)、WSEL(左右ワード・セレクト)、DIN(データ入力)を供給するだけです。
データ・ラインは3.3Vロジックのみです。
デフォルトではI2S用に設定されているが、Formatピンをトグルすることで左詰めにもできます。
オーディオは 16 ビット、24 ビット、32 ビット幅に対応し、チップは WSEL/BCLK 比から適切なフォーマットを自動的に決定します。
MCLKピンは不要で、チップはビットクロックから内部で自動生成します。
その他のブレイクアウト・パッドには、フィルタリング(ハイに引くことでノーマルから低レイテンシーに変更)、ミュート(ローに引くことで出力を素早くグラウンドに設定)、44.1khzオーディオ用のディエンファシス(デフォルトはオフ)が用意されています。
オーディオ出力は、3.5mmジャックを使わずに直接配線したい場合は、ブレイクアウト・パッドでも利用可能です。
オーディオ出力はグランドを中心としているため、ACカップリングされていません。
ACカップリングされているか、同じグランドリファレンスを持つものなら、何にでも接続できます。
ラインレベル出力ですので、ヘッドフォンを駆動することはできません。
I2SステレオDACブレークアウトと、ブレッドボード用にハンダ付けできるヘッダーが付属しています。
S/N比/ダイナミックレンジ112dBの優れた品質を誇るPCM5102搭載のI2S DACです
クリーンで優れた品質のステレオ・オーディオで、MCLKやI2Cの設定を必要としません。I2Sオーディオを接続するだけで動作します。
このブレイクアウトを使えば、I2Sデジタル・オーディオが簡単になります。
3～5VDCで電源を供給し、BCLK(ビット・クロック)、WSEL(左右ワード・セレクト)、DIN(データ入力)を供給するだけです。
データ・ラインは3.3Vロジックのみです。
デフォルトではI2S用に設定されているが、Formatピンをトグルすることで左詰めにもできます。
オーディオは 16 ビット、24 ビット、32 ビット幅に対応し、チップは WSEL/BCLK 比から適切なフォーマットを自動的に決定します。
MCLKピンは不要で、チップはビットクロックから内部で自動生成します。
その他のブレイクアウト・パッドには、フィルタリング(ハイに引くことでノーマルから低レイテンシーに変更)、ミュート(ローに引くことで出力を素早くグラウンドに設定)、44.1khzオーディオ用のディエンファシス(デフォルトはオフ)が用意されています。
オーディオ出力は、3.5mmジャックを使わずに直接配線したい場合は、ブレイクアウト・パッドでも利用可能です。
オーディオ出力はグランドを中心としているため、ACカップリングされていません。
ACカップリングされているか、同じグランドリファレンスを持つものなら、何にでも接続できます。
ラインレベル出力ですので、ヘッドフォンを駆動することはできません。
I2SステレオDACブレークアウトと、ブレッドボード用にハンダ付けできるヘッダーが付属しています。
