商品詳細

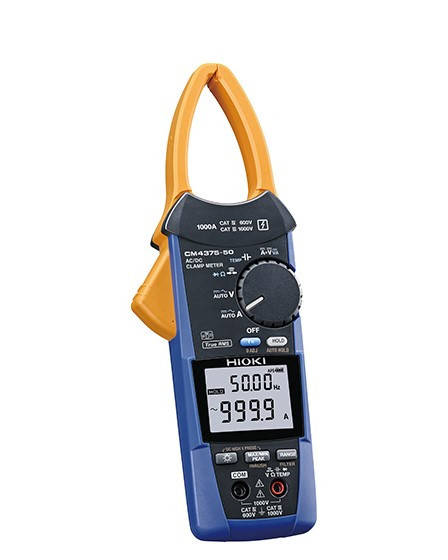

日置電機　CM4375-50

【取寄品】AC/DCクランプメータ ワイヤレスアダプタ Z3210付属なし

圧倒的な挟みやすさ, 狭いケーブル間へ入れやすい電流センサ
AC/DC 1000 Aレンジ

●非常に薄いセンサでケーブルの隙間に入れやすい設計
●交流/直流を自動で判別、1000 Aまで測定可能
●ソーラーパネルの開放電圧点検にDC 2000 V(P2010使用時)まで測定可能
●突入電流(INRUSH)の実効値と波形ピークを同時表示
●ワイヤレス化に対応! スマホやタブレットに測定値を転送 (ワイヤレスアダプタ Z3210 装着時)
●測定データを無線でExcel® 帳票に直接転送入力 (ワイヤレスアダプタ Z3210 装着時)
●GENNECT Crossで1次～30次までの高調波解析ができる (ワイヤレスアダプタ Z3210 装着時)
●CAT IV 600 V, CAT III 1000 V
●CAT IV 1000 V, CAT III 2000 V(P2010使用時)

電流、電圧、抵抗測定のほか、太陽光発電システムなど1000Vを超える場合、直流高電圧プローブを接続すれば、DC2000Vまで測定可能です。
狭いケーブル間でも”スリムジョー”により作業効率が向上します。
過酷な現場でも使用できる測定器を目指し、IP54の防塵・防水性能(電流センサ部はIP50)、使用温度範囲-25°〜+65°、電流センサ部の開閉回数3万回保証など数々の試験をクリアしています。
さらに、測定値が安定すると自動で表示をホールドする「オートホールド機能」、AC/DC自動判別など電流測定をより便利にしています。

【高電圧化する太陽光発電設備の点検を安全に】
CAT Ⅲ 2000 Vまでの高電圧測定に対応。
直流高電圧プローブ P2010をHIOKIのクランプメータと組み合わせるだけで、系統を遮断せずにメガソーラーなどの太陽光発電設備を安全に測定できます。

【ワイヤレス化に対応。無線通信機能でさらに便利に】
ワイヤレスアダプタ Z3210(オプション)に対応。
スマホやタブレットに測定値を転送し、現場写真や図面などを用いたレポートが素早く作成できます。

【作業効率アップ!デジタル管理で測定作業を省力化(Excel®直接入力機能)】
Excel®ファイルで作成した帳票に測定データを直接転送入力でき、現場での作業効率アップにつながります。
※ワイヤレスアダプタZ3210によるBluetooth®通信を使用します。

【専用無償アプリGENNECT Crossへ転送】
専用無償アプリGENNECT Cross では、測定結果の確認、管理、レポート作成が可能です。
測定現場の写真を撮影し、写真上に測定結果を転送入力、手書きでメモを書き込むなど、現場でスムーズにデータを管理できます。
※オプションのワイヤレスアダプタZ3210によるBluetooth®通信を使用します。
さらに、HIOKIのクラウドサービスGENNECT Cloudと連携することで、クラウド上でデータの共有・管理ができます。

【現場でのトラブル解析に貢献】
GENNECT Crossの高調波解析機能で電流や電圧の高調波を測定できます。
電源系統などのトラブル解析に役立ちます。
※GENNECT Crossは、現場測定器とスマホやタブレットをBluetooth®通信で接続するアプリです。
※GENNECT Crossとの連携にはワイヤレスアダプタ Z3210が必要です。

【テストリードのキャップをなくさない】
テストリードとキャップを一体化しました。テストリードの保護用フィンガーガードをスライドすると、簡単に測定カテゴリの切り替えができます。また、キャップをなくす心配もありません。

【市販アプリケーションソフト】
市販アプリケーションソフトとBluetooth®通信で連携すると、さらに現場の作業効率がアップ。


【仕様】
基本仕様 (確度保証期間 1年)

直流電流レンジ
1000 A (最大表示999.9 A), 基本確度: ±1.3% rdg. ±0.3 A (at 30.1 A - 999.9 A)

交流電流レンジ
1000 A (最大表示999.9 A, 10 Hz〜1 kHz, 真の実効値整流), 基本確度45 - 66 Hz : ±1.8% rdg. ±0.3 A (at 30.1 A - 900.0 A)

クレストファクタ
1000 Aレンジ: 1.5

直流+交流電流レンジ
1000 A (DC, 10Hz〜1 kHz, 真の実効値整流), 基本確度DC, 45 - 66 Hz : ±1.3% rdg. ±1.3 A (at 30.1 A - 900.0 A)

直流電力レンジ
0.000 kVA～1000 kVA(P2010使用時 0 kVA～2000 kVA) (電圧レンジに応じて自動的に切替), 基本確度: ±2.0% rdg. ±20 dgt.

直流電圧レンジ
600.0 mV～1000 V(P2010使用時600.0 V～2000 V)

交流電圧レンジ
6.000 V〜1000 V, 4レンジ (15〜1 kHz, 真の実効値整流), 基本確度45 - 66 Hz : ±0.9% rdg. ±0.003 V (at 6V)

直流+交流電圧レンジ
6.000 V〜1000 V, 4レンジ, 基本確度DC, 45 - 66 Hz : ±1.0% rdg. ±0.013 V (at 6V)

抵抗レンジ
600.0 Ω〜6.000 MΩ, 5レンジ, 基本確度: ±0.7% rdg. ±0.5 Ω (at 600 Ω)

静電容量レンジ
1.000 μF〜1000 μF, 4レンジ, 基本確度: ±1.9% rdg. ±0.005 μF (at 1 μF)

周波数レンジ
9.999 Hz〜999.9 Hz, 3レンジ, 基本確度: ±0.1% rdg. ±0.003 Hz (at 9.999 Hz)

温度 (K)
-40.0〜400.0 ˚C, 確度: ±0.5% rdg. ±3.0 ˚C +温度プローブ確度加算

高調波
【Z3210装着時】電圧, 電流における30次までの高調波レベル/含有率/総合高調波歪み率
※アプリケーションソフト (GENNECT Cross) にて表示可能

その他機能
導通チェック, ダイオードチェック, AC/DC自動判別, DC電流・電圧の正負判定, 最大/最小/平均/波高値最大/波高値最小値の表示, ローパスフィルタ, 表示値ホールド, バックライト, オートパワーセーブ, ブザー音, ゼロアジャスト, 他

防じん防水性
IP20(完全に乾いた状態での電圧測定、ジョー閉時)
IP54(保管時)

電源
単4形アルカリ乾電池 (LR03) ×2,
連続使用時間: 約40時間(Z3210未装着),約20時間(Z3210装着かつ無線通信)
その他の規定条件: AC 100 A測定, LCD バックライト OFF, 23°C参考値

測定可能導体径
φ 34 mm

ジョー断面最小寸法
9.5 mm (寸法はジョーの先端から44 mmの範囲の値)

寸法・質量
65 W × 242 H × 35 D mm, 350 g

付属品
テストリードL9300×1, 携帯用ケースC0203 ×1,単4形アルカリ乾電池 (LR03) ×2, 取扱説明書 ×2, 使用上の注意 ×1

【取寄品 納期1〜3営業日】
※取寄品は通常代引不可ですがこの商品は代引可能（限度額あり）
