SparkFun DEV-28021

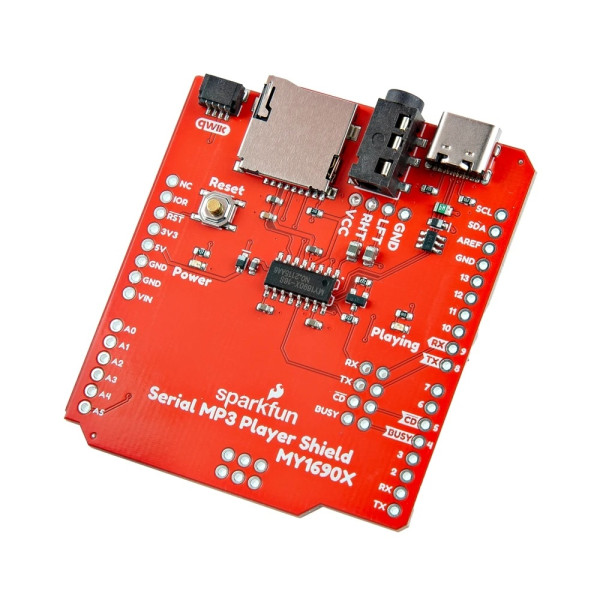

SparkFun Serial MP3 Player Shield - MY1690X-16S (Qwiic)
SparkFun MY1690X シリアルMP3プレーヤーシールドは、標準のmicroSDカードに音楽ファイルを保存できる優れたデコーダーで、あらゆるプロジェクトに音楽や効果音を追加できます。
このボードを使えば、microSDカードからMP3やWAVファイルを取り出し、シールド1つで再生できるため、Arduinoをフル機能のスタンドアロンオーディオプレーヤーに変身させることができます。
MY1690XはシリアルUARTポートを介して制御されます。
FAT16またはFAT32でフォーマットされたメモリカード(最大32GB)を接続すると、MY1690XはMP3およびWAVファイルをデコードし、TRRSコネクタからオーディオを出力します。
ヘッドフォンを接続するだけで、お気に入りの曲を存分に楽しむことができます。
microSDカードをコンピュータに簡単にマウントできるUSB-Cコネクタも搭載されています。
ESD保護ダイオードと5V/1Aリセット電源を搭載し、保護性能を高めています。
ドライブとして認識されたら、メモリカードにオーディオファイルを追加、削除ができます。
メモリカードからは最大65,536トラックを読み込み、再生できます。
USB-CコネクタまたはArduinoの5Vピンからシールドに電源を供給する際の保護として、ショットキーダイオードも搭載されています。
Qwiicコネクタが実装されていないArduinoにQwiic対応デバイスを簡単に追加したいユーザーのために、水平Qwiicコネクタも搭載されています。
リセットボタンが実装されているため、リセットピンに簡単にアクセスできます。
電源と再生用のステータスLEDも搭載されています。
※このシールドにはヘッダーが取り付けられていません。
※出力をスピーカーに接続するためにオーディオアンプも必要です。
■ 機能と仕様
▼ MY1690X シリアル MP3 IC
・MP3および WAVオーディオファイル対応
・オーディオサンプリングレート: 8-48K
・ビットレート: 8～320Kbps
・FAT16またはFAT32 SDフォーマット
・最大32GBのMicroSDカード
・シリアルUARTコマンドセット
▼ 電圧入力: 5V
▼ USB-Cコネクタ
▼ 6V/1A リセット可能ヒューズ
▼ USBデータピン用ESD保護ダイオード
▼ リセットボタン
▼ 3.5mm TRRSコネクタ×1
▼ MicroSDカードソケット
▼ 水平Qwiicコネクタ x 1
▼ 標準Arduino Uno R3フットプリント
▼ 2x3 ICSPパススルー
▼ LEDs
・Power
・Busy/Playing
▼ ボード寸法: 53.34mm x 59.69mm (2.10インチ x 2.35インチ)
このボードを使えば、microSDカードからMP3やWAVファイルを取り出し、シールド1つで再生できるため、Arduinoをフル機能のスタンドアロンオーディオプレーヤーに変身させることができます。
MY1690XはシリアルUARTポートを介して制御されます。
FAT16またはFAT32でフォーマットされたメモリカード(最大32GB)を接続すると、MY1690XはMP3およびWAVファイルをデコードし、TRRSコネクタからオーディオを出力します。
ヘッドフォンを接続するだけで、お気に入りの曲を存分に楽しむことができます。
microSDカードをコンピュータに簡単にマウントできるUSB-Cコネクタも搭載されています。
ESD保護ダイオードと5V/1Aリセット電源を搭載し、保護性能を高めています。
ドライブとして認識されたら、メモリカードにオーディオファイルを追加、削除ができます。
メモリカードからは最大65,536トラックを読み込み、再生できます。
USB-CコネクタまたはArduinoの5Vピンからシールドに電源を供給する際の保護として、ショットキーダイオードも搭載されています。
Qwiicコネクタが実装されていないArduinoにQwiic対応デバイスを簡単に追加したいユーザーのために、水平Qwiicコネクタも搭載されています。
リセットボタンが実装されているため、リセットピンに簡単にアクセスできます。
電源と再生用のステータスLEDも搭載されています。
※このシールドにはヘッダーが取り付けられていません。
※出力をスピーカーに接続するためにオーディオアンプも必要です。
■ 機能と仕様
▼ MY1690X シリアル MP3 IC
・MP3および WAVオーディオファイル対応
・オーディオサンプリングレート: 8-48K
・ビットレート: 8～320Kbps
・FAT16またはFAT32 SDフォーマット
・最大32GBのMicroSDカード
・シリアルUARTコマンドセット
▼ 電圧入力: 5V
▼ USB-Cコネクタ
▼ 6V/1A リセット可能ヒューズ
▼ USBデータピン用ESD保護ダイオード
▼ リセットボタン
▼ 3.5mm TRRSコネクタ×1
▼ MicroSDカードソケット
▼ 水平Qwiicコネクタ x 1
▼ 標準Arduino Uno R3フットプリント
▼ 2x3 ICSPパススルー
▼ LEDs
・Power
・Busy/Playing
▼ ボード寸法: 53.34mm x 59.69mm (2.10インチ x 2.35インチ)
※実装部品の色等はメーカー都合により予告なく変更となるため、写真と異なる場合があります。
