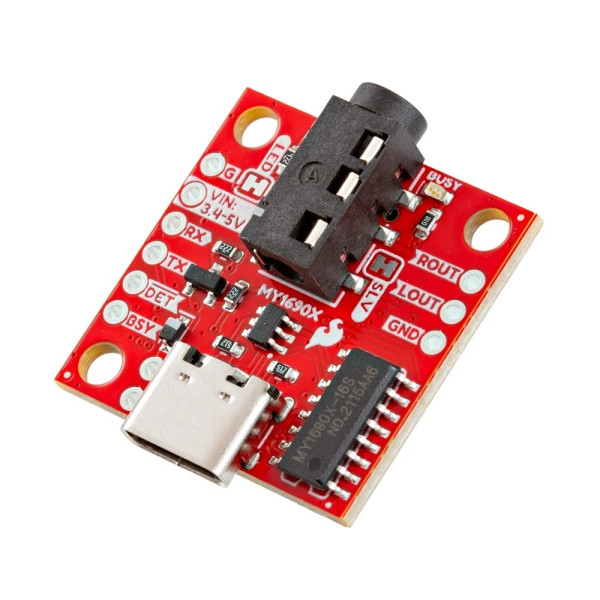

SparkFun M71690X-16Sオーディオプレーヤーブレイクアウトは、MY1690X-16Sデコーダーをベースに設計されたコンパクトなシリアル制御オーディオプレーヤーです。
FAT16またはFAT32でフォーマットされたmicroSDカードから再生されるWAVおよびMP3オーディオファイルの両方をサポートします。

ボードには、接続されたコンピューターにリムーバブルUSBドライブとしてマウントするためのUSB-Cコネクタ、互換性のあるSDカードを接続するためのmicroSDカードスロット、ヘッドフォンオーディオ出力用の3.5mm TRRSコネクタが搭載されています。
MY1690X-16Sをシリアルで制御するには、USB-UART変換が必要なため、RedBoard Plusなどの開発ボードが必要です。

MY1690X-16Sは、3.3V TTLのシリアルUARTインターフェースを介して動作し、オーディオ再生(再生、一時停止、次など)、音量とイコライザーの設定、ステータスの照会(SDカードの内容、トラック名/長さなど)を制御するコマンドセットを使用します。
Arduino開発ボードでオーディオプレーヤーブレイクアウトを制御するためのすべてのコマンドを、シンプルな対話型テキストメニューに簡素化するArduinoライブラリがメーカーで用意されています。

MY1690X-16SはUSB接続すると自動的にリムーバブルUSBドライブとしてマウントされ、接続されたmicroSDカードにオーディオファイルを転送・表示します。

ただし、テストの結果、転送速度がかなり制限されていることが分かりました。
大容量のオーディオファイルは、USBリーダーを使用してmicroSDカードに直接読み込むか、カードをコンピュータのSDカードポートに直接接続することをお勧めします。

ボードのオーディオ出力はヘッドフォンで十分に機能するほど強力ですが、大型スピーカーで出力する場合はアンプが必要です。

■ 機能と仕様

▼ MY1690X シリアル MP3 デコーダー
・MP3およびWAVオーディオファイルと互換性があります
・オーディオサンプリングレート: 8-48K
・ビットレート: 8～320Kbps
・FAT16またはFAT32 SDフォーマット
・最大32GBのMicroSDカード
・シリアルUARTコマンドセット

▼ 供給電圧:
・電圧: 3.4～5V
・VUSB: 5V

▼ 0.1インチ間隔のスルーホールヘッダー
・MY1690X UART (送信/受信)
・MY1690X カード検出
・MY1690X ビジーシグナル
・電源(VIN)とグランド

▼ USB-Cコネクタ x 1
・リムーバブルUSBドライブとしてマウント

▼ 3.5mm TRRSオーディオジャック
▼ MicroSDカードスロット

※実装部品の色等はメーカー都合により予告なく変更となるため、写真と異なる場合があります。
