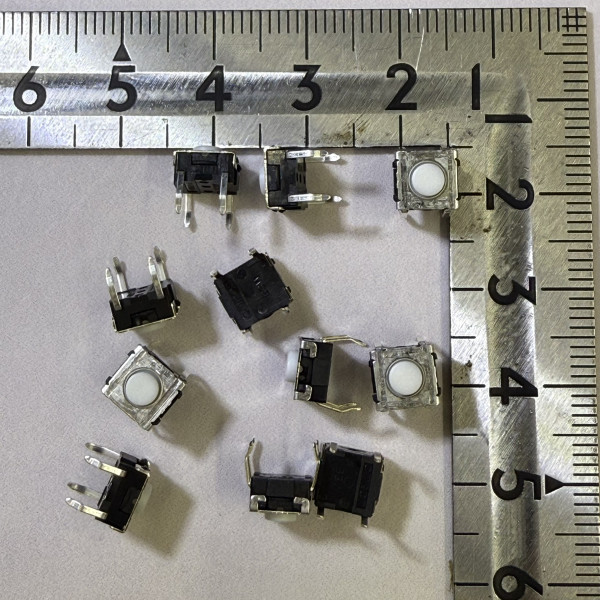

omron(オムロン) B3W-1000
シール形タクタイルスイッチ(白)高さ4.3mm
■定格/性能
定格(抵抗負荷):DC3～24V 1～50mA
最小適用負荷(参考値):DC1V 10μA
使用温度範囲:-25～+70℃ 60%RH以下(ただし、氷結、結露しないこと)
使用湿度範囲:35～85%RH(+5～+35℃にて)
接点構成:1a(常時開路接点)
接触抵抗(初期値):100mΩ以下
絶縁抵抗:100MΩ以上(DC250V絶縁抵抗計にて)
耐電圧:AC500V 50/60Hz 1min
バウンシング:5ms以下
振動/誤動作:10～55Hz 複振幅1.5mm
衝撃
耐久:最大1,000m/s2
誤動作:最大100m/s2
1.57NタイプB3W-1□□0):最大1.57N
動作に必要な力(OF):最大1.57N
もどりの力(RF):最小0.2N
動作までの動き(PT):0.25+0.2,-0.1mm
2.26Nタイプ(形B3W-1□□2):最大2.26N
動作に必要な力(OF):最大2.26N
もどりの力(RF):最小0.49N
動作までの動き(PT): 0.25+0.2,-0.1mm
定格(抵抗負荷):DC3～24V 1～50mA
最小適用負荷(参考値):DC1V 10μA
使用温度範囲:-25～+70℃ 60%RH以下(ただし、氷結、結露しないこと)
使用湿度範囲:35～85%RH(+5～+35℃にて)
接点構成:1a(常時開路接点)
接触抵抗(初期値):100mΩ以下
絶縁抵抗:100MΩ以上(DC250V絶縁抵抗計にて)
耐電圧:AC500V 50/60Hz 1min
バウンシング:5ms以下
振動/誤動作:10～55Hz 複振幅1.5mm
衝撃
耐久:最大1,000m/s2
誤動作:最大100m/s2
1.57NタイプB3W-1□□0):最大1.57N
動作に必要な力(OF):最大1.57N
もどりの力(RF):最小0.2N
動作までの動き(PT):0.25+0.2,-0.1mm
2.26Nタイプ(形B3W-1□□2):最大2.26N
動作に必要な力(OF):最大2.26N
もどりの力(RF):最小0.49N
動作までの動き(PT): 0.25+0.2,-0.1mm
