商品詳細
画像クリックで拡大します

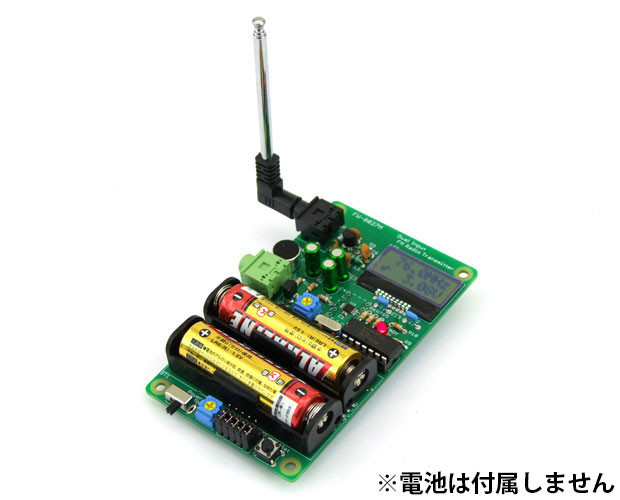

ワンダーキット(共立プロダクツ) FW-8027M
FMトランスミッター【キット】
電池駆動・手のひらサイズの高性能なFMトランスミッター
超小型DSP FMトランスミッターICを使用した、手のひらサイズのFMラジオ送信機です。
音源は基板上のコンデンサマイクとライン入力の2系統から切り換えできます。
送信周波数は76.0～107.5MHzの範囲で設定可能。液晶表示で設定値を一目で確認できます。
単3形アルカリ電池2本で、連続約50時間動作します(電池は付属していません)。
ハンダ付けの難しい面実装部品はあらかじめ取り付け済みです。
【製品仕様】
電源電圧:DC2.7～3.6V (単3形アルカリ電池×2本)
消費電流:動作時平均20mA
使用IC:QN8027(DSP FMトランスミッター) 実装済み
音声入力:
・コンデンサマイク(無指向性) (モノラル/基板上に搭載)
・ライン入力 (ステレオ/φ3.5mmジャック)
・切換方法:φ3.5mmプラグ挿入有無で自動切換
送信方式:FMステレオマルチプレックス
送信周波数:76.0～107.5MHz(0.1MHz刻み)
表示:READYランプ、8文字×2行液晶(現在周波数表示/簡易電源電圧モニター)
基板サイズ:100(D)×60(W)×(H)mm ※電池装着時/ハンダ面突起含まず
超小型DSP FMトランスミッターICを使用した、手のひらサイズのFMラジオ送信機です。
音源は基板上のコンデンサマイクとライン入力の2系統から切り換えできます。
送信周波数は76.0～107.5MHzの範囲で設定可能。液晶表示で設定値を一目で確認できます。
単3形アルカリ電池2本で、連続約50時間動作します(電池は付属していません)。
ハンダ付けの難しい面実装部品はあらかじめ取り付け済みです。
【製品仕様】
電源電圧:DC2.7～3.6V (単3形アルカリ電池×2本)
消費電流:動作時平均20mA
使用IC:QN8027(DSP FMトランスミッター) 実装済み
音声入力:
・コンデンサマイク(無指向性) (モノラル/基板上に搭載)
・ライン入力 (ステレオ/φ3.5mmジャック)
・切換方法:φ3.5mmプラグ挿入有無で自動切換
送信方式:FMステレオマルチプレックス
送信周波数:76.0～107.5MHz(0.1MHz刻み)
表示:READYランプ、8文字×2行液晶(現在周波数表示/簡易電源電圧モニター)
基板サイズ:100(D)×60(W)×(H)mm ※電池装着時/ハンダ面突起含まず
