ALIENTEK ALIENTEK-DC40-C-P

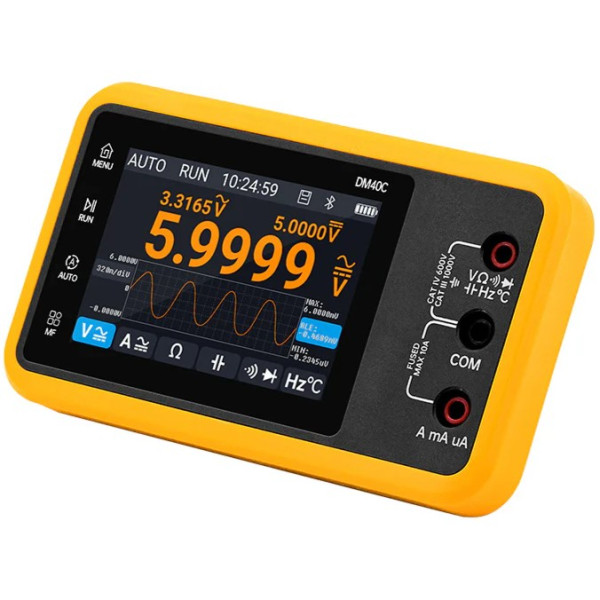

【10242】DM40C 多機能デジタルマルチメーター
ALIENTEK社のポケットサイズの3 in 1マルチメータです。60000カウントのデジタルマルチメータ機能、50 Mサンプル/秒のデジタルオシロスコープ機能、最高50 kHz(サイン波・三角波・のこぎり波、矩形派)のシグナルジェネレータ機能をひとつに集約させました。タッチパネル機能付3.5インチカラー液晶で操作します。内蔵充電池で最大10時間(オシロスコープ機能利用時)動作できます。
※ MP02 高品質プローブが付属します。
特徴
140 x 83 x 25 mmのポケットサイズ、僅か260 gの軽量設計
PVC製プロテクターで本体を保護 ※ ドロッププルーフ(耐落下)ではありません
三つの機能を搭載
デジタルマルチメータ:59999カウント、真の実効値(TRMS)表示
オシロスコープ:1現象、10 bit・50 Mサンプル/秒・帯域幅10 MHz
シグナルジェネレータ:最大50 kHz(正弦波・のこぎり波・三角波)/ 矩形波(最大10 MHz)
3.5インチ タッチパネル搭載IPS液晶により鮮明な表示とタッチパネルでの設定を実現
最大10時間(オシロスコープ動作時)の電池動作が可能
USB Type-Cコネクタでの充電、データ転送、ファームウェア書換が可能
仕様
本体仕様(DM40C)
マルチメータ機能
測定範囲
DC 電圧
レンジ:600 mV / 6 V / 60 V / 600 V / 1000 V、精度:±(0.03 % + 5 d)
AC 電圧
レンジ:600 mV / 6 V / 60 V / 600 V / 750 V、精度:±(0.3 % + 15 d)
DC 電流
レンジ:600 μA / 6000 μA / 60 mA / 600 mA 、精度:±(0.15 % + 5 d)
レンジ:6 A / 10 A、精度:±(0.2 % + 5 d)
AC 電流
レンジ:600 μA / 6000 μA / 60 mA / 600 mA、精度:±(0.5 % + 15 d)
レンジ:6 A / 10 A、精度:±(0.75 % + 15 d)
抵抗
レンジ:600Ω / 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ、精度:±(0.1 % + 5 d)
レンジ:60 MΩ、精度:±(0.2 % + 10 d)
容量
レンジ:6 nF / 60 nF / 600 nF / 6 μF / 60 μF、精度:±(2.5 % + 30 d)
レンジ:600 μF / 6 mF / 60 mF、精度:±(3.5 % + 30 d)
周波数
測定範囲:10 Hz ~ 60 MHz、精度:±(0.01 % + 5 d)
温度
測定範囲:-40 ~ 1000℃、精度:±(1 % + 5℃) ※同梱温度プローブ使用時は-20 ~ 300℃
導通チェッカ:0 Ω ~ 1 kΩ、精度:±(0.2 % + 5 d)
ダイオード:0 ~ 3.0 V、0 Ω ~ 1 kΩ、精度:±(1 % + 5 d)
その他機能
最大表示:『59999』
AC測定:真の実効値(TRMS)測定機能、デューティ比測定機能 あり
各種機能
- オート/マニュアル レンジ切替機能(電圧/電流/抵抗レンジ)
- データホールド
- 対数表示
- 最大値/最小値表示
- トレンドチャート(波形)表示
オシロスコープ機能
カップリング:AC / DC
入力インピーダンス:1 MΩ
サンプルレート:50 Msample/s
周波数帯域:10 MHz
ADコンバータ:10 bit
電圧軸レンジ:10 mV / div. ~ 10 V / div.(x1プローブ使用時)
時間軸レンジ:100 ns ~ 50 s
レコード長:64 kサンプル
測定モード:YT(Y軸:時間軸) / Roll(水平スクロール)
スイープモード:Auto / Normal / Single
トリガー:上昇 / 下降
表示持続時間設定:OFF / Min / 1 s / 無限大
演算機能:FFT(最大1000ポイント)/ ABS
測定機能:20項目(周波数、デューティ、パルス幅、カーソル間時間差、等)
シグナルジェネレータ機能
正弦波
周波数:1 Hz~50 kHz(振幅:0.5 ~ 3.0 Vp-p)、デューティ比:変更不可
のこぎり波
同上
三角波
同上
矩形波
周波数:1 Hz~50 kHz(振幅:0.5 ~ 3.0 Vp-p)、デューティ比:0 %~100 %
周波数:100 kHz~10 MHz(振幅:3.0 Vp-p)、デューティ比:変更不可
その他仕様
ディスプレイ:3.5インチ タッチパネル搭載IPS液晶(480 x 320ピクセル)
インターフェース:
信号端子MCXコネクタ、バナナジャック、
充電/ファイル転送用:USB Type-Cコネクタ
外形寸法:140 x 83 x 25 mm
重量:約 260 g
同梱MCXプローブ仕様
コネクタ:MCXコネクタ
スペック
x 1 モード時
バンド幅:20 MHz
入力インピーダンス:1 MΩ ±2 %
容量:50 pF ±20 pF
最大入力電圧:40 V RMS(CATⅡ)
x 10モード時
バンド幅:140 MHz
入力インピーダンス:10 MΩ ±2 %
容量:15 pF ±5 pF
最大入力電圧:400 V RMS(CATⅡ)
同梱テスタプローブ仕様(MP02)
コネクタ:バナナプラグ
許容電流:最大20 A(本体の電流レンジは10 A迄であり10 A以内で御利用下さい)
内容物
1 x DM40C 多機能マルチメータ 本体
1 x USBケーブル
1組 x テスタプローブ
1 x MCXプローブ
1 x ワニ口クリップ - MCXケーブル
1 x 熱電対温度プローブ
※ MP02 高品質プローブが付属します。
