TKJ-018

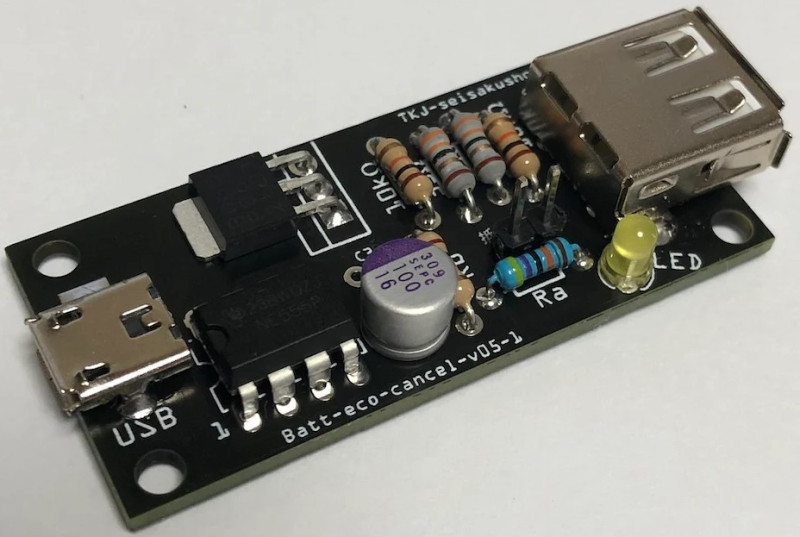

【10366】バッテリーエコキャンセル基板(V2)(キット)
バッテリーエコキャンセル基板(V2)(完成品) のキットになります。
本品はタイマーICに接続するRa,Rb抵抗を変更する事で、設定を変えることが可能です。
デフォルトでは、Raを470kΩとしていますが、オプションとして1MΩの抵抗を同梱しています。
こちらを使用することで、負荷をかける周期を倍の約80秒程度にできます。
お手持ちのバッテリーに合わせて使用してください。
また、他の抵抗を使うことで、自由な設定も可能です。
モバイルバッテリーでArduinoやRaspberryPi-Picoなどの小電力の電子回路を動作させた場合、バッテリーをつないでしばらくは動作するが、すぐに電圧がゼロになり止まってしまいます。
これは、モバイルバッテリーのeco機能で、節電のため低負荷時に電圧を切ってしまう機能が作動するからです。本基板はこの機能をキャンセルして、常時電圧を出力できるようにします。
* Pico Wを使った環境測定基板などをバッテリー駆動する際に便利です。
特徴
モバイルバッテリーの低負荷時オートパワーオフ機能(省エネ機能) をキャンセルできます。
使い方は簡単、モバイルバッテリーと負荷の間に入れるだけ、USB-A〜USB-micro-BケーブルがあればOK。
装置組み込みの場合は、電源に接続(並列、直接どちらでも)するだけ。
仕様
USB-A〜USB-micro-B接続。
約40秒毎に、約0.7秒間負荷を掛けます。
周期は変更できません。
負荷は約75mA、約150mAが選択できます。
部品調達の関係で、部品の色、形状、バージョンが変わる場合があります。
使用例
内容物
1 x バッテリーエコキャンセル基板(V2) 部品一式
1 x 説明書等資料掲載URL等を記載したメモ
本品はタイマーICに接続するRa,Rb抵抗を変更する事で、設定を変えることが可能です。
デフォルトでは、Raを470kΩとしていますが、オプションとして1MΩの抵抗を同梱しています。
こちらを使用することで、負荷をかける周期を倍の約80秒程度にできます。
お手持ちのバッテリーに合わせて使用してください。
また、他の抵抗を使うことで、自由な設定も可能です。
モバイルバッテリーでArduinoやRaspberryPi-Picoなどの小電力の電子回路を動作させた場合、バッテリーをつないでしばらくは動作するが、すぐに電圧がゼロになり止まってしまいます。
これは、モバイルバッテリーのeco機能で、節電のため低負荷時に電圧を切ってしまう機能が作動するからです。本基板はこの機能をキャンセルして、常時電圧を出力できるようにします。
* Pico Wを使った環境測定基板などをバッテリー駆動する際に便利です。
特徴
モバイルバッテリーの低負荷時オートパワーオフ機能(省エネ機能) をキャンセルできます。
使い方は簡単、モバイルバッテリーと負荷の間に入れるだけ、USB-A〜USB-micro-BケーブルがあればOK。
装置組み込みの場合は、電源に接続(並列、直接どちらでも)するだけ。
仕様
USB-A〜USB-micro-B接続。
約40秒毎に、約0.7秒間負荷を掛けます。
周期は変更できません。
負荷は約75mA、約150mAが選択できます。
部品調達の関係で、部品の色、形状、バージョンが変わる場合があります。
使用例
内容物
1 x バッテリーエコキャンセル基板(V2) 部品一式
1 x 説明書等資料掲載URL等を記載したメモ
詳細は「販売元ページ」をご覧ください。
