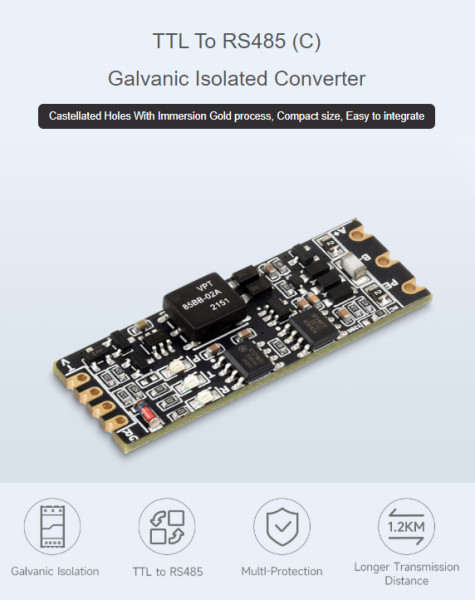

WaveShare TTL TO RS485 (C)
【27479】TTL to RS485 (C) アイソレーション変換モジュール
半二重通信対応・雷/静電気保護・多重アイソレーション設計
主な特長
TTL信号を差動RS485信号に変換、半二重通信に対応
3.3V~5V TTLレベルに対応、電源入力には過電圧保護回路を内蔵
電源・信号アイソレーション内蔵:外部電源不要で安定した絶縁電圧を供給
TVSダイオード(サージ保護)搭載:落雷や静電気などの過電圧から回路を保護
自己回復ヒューズ+保護ダイオード内蔵で、電流/電圧の安定と耐衝撃性を強化
120Ω終端抵抗を基板上に実装(はんだで有効化)
高耐久基板
コンパクトで高集積設計、各種製品への組み込みが容易
製品仕様
項目 内容
対応信号 TTL ⇔ RS485
TTL通信距離 最大10m(ポイント・ツー・ポイント)
RS485通信距離 約1.2km(ポイント・トゥ・マルチポイント)
ノード数(RS485) 最大32ノード(16ノード超はリピータ推奨)
RS485保護機能 200W 雷サージ / 6kV ESD保護
電源電圧 DC 3.3V〜5V
終端抵抗 120Ω(はんだにてON/OFF)
サイズ 42.8 × 15.2 × 4.75 mm
活用例
マイコンやセンサのTTL信号をRS485へ変換し、長距離伝送や複数ノード通信に活用
ノイズの多い産業用途や信頼性が求められる機器間通信に最適
絶縁が必要な環境下での安全なシリアル通信にも対応
主な特長
TTL信号を差動RS485信号に変換、半二重通信に対応
3.3V~5V TTLレベルに対応、電源入力には過電圧保護回路を内蔵
電源・信号アイソレーション内蔵:外部電源不要で安定した絶縁電圧を供給
TVSダイオード(サージ保護)搭載:落雷や静電気などの過電圧から回路を保護
自己回復ヒューズ+保護ダイオード内蔵で、電流/電圧の安定と耐衝撃性を強化
120Ω終端抵抗を基板上に実装(はんだで有効化)
高耐久基板
コンパクトで高集積設計、各種製品への組み込みが容易
製品仕様
項目 内容
対応信号 TTL ⇔ RS485
TTL通信距離 最大10m(ポイント・ツー・ポイント)
RS485通信距離 約1.2km(ポイント・トゥ・マルチポイント)
ノード数(RS485) 最大32ノード(16ノード超はリピータ推奨)
RS485保護機能 200W 雷サージ / 6kV ESD保護
電源電圧 DC 3.3V〜5V
終端抵抗 120Ω(はんだにてON/OFF)
サイズ 42.8 × 15.2 × 4.75 mm
活用例
マイコンやセンサのTTL信号をRS485へ変換し、長距離伝送や複数ノード通信に活用
ノイズの多い産業用途や信頼性が求められる機器間通信に最適
絶縁が必要な環境下での安全なシリアル通信にも対応
