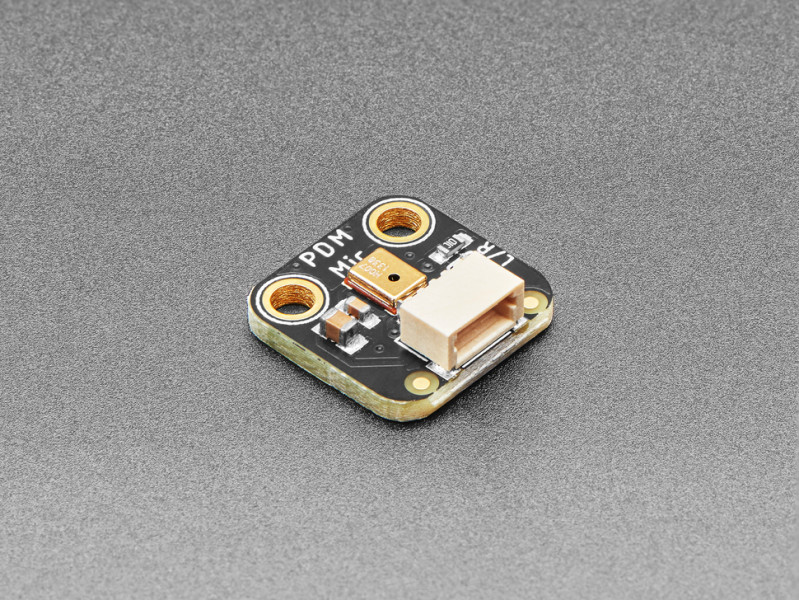

Adafruit ADA-4346
Adafruit PDM Microphone Breakout with JST SH Connector
■ 特徴
- PDM(パルス密度変調)方式のMEMSマイクを搭載
- アナログ出力なし、デジタル専用
- JST SH型4ピンコネクタで接続(3V, GND, DAT, CLK)
- 左右チャンネル切替可能(L/Rジャンパー)
- 電圧範囲:1.8～3.3V、消費電流:0.6mA、SN比:61dB
■ 説明
本製品は、PDM(パルス密度変調)方式を採用したデジタル専用MEMSマイクモジュールです。
アナログ出力はなく、DAT(データ)とCLK(クロック)信号を使って、1ビットのデジタル音声を出力します。
PWMやI2Sとは異なる形式で、PDM対応のマイコン(例:nRF52840など)との組み合わせが推奨されます。
接続にはJST SH型4ピンコネクタ(3V、GND、DAT、CLK)を使用し、AdafruitのSTEMMA QT / Qwiicケーブルと互換性があります。
基板上のジャンパーで左右チャンネルの切り替えが可能で、複数のモジュールを使えばステレオ録音も可能です。
サイズは14mm × 14mm × 4.5mm、重量は0.7gと非常にコンパクトで、スペースの限られたプロジェクトにも適しています。
動作電圧は1.8V〜3.3V、クロック周波数は1〜3.25MHz、消費電流は0.6mAと省電力設計。
SN比は61dB、感度は約-26dBFSで、日常的な音声検出に十分な性能を備えています。
PDM信号の処理には専用ライブラリやハードウェアサポートが必要で、開発環境の対応状況を事前にご確認ください。
このモジュールは、アナログ入力を持たないマイコンや、リアルタイム音声処理を行うIoTプロジェクトに特に向いています。
ノイズの少ないデジタル信号処理が可能で、音声認識、環境音モニタリング、音に反応するインタラクティブな演出など、幅広い用途に活用できます。
- PDM(パルス密度変調)方式のMEMSマイクを搭載
- アナログ出力なし、デジタル専用
- JST SH型4ピンコネクタで接続(3V, GND, DAT, CLK)
- 左右チャンネル切替可能(L/Rジャンパー)
- 電圧範囲:1.8～3.3V、消費電流:0.6mA、SN比:61dB
■ 説明
本製品は、PDM(パルス密度変調)方式を採用したデジタル専用MEMSマイクモジュールです。
アナログ出力はなく、DAT(データ)とCLK(クロック)信号を使って、1ビットのデジタル音声を出力します。
PWMやI2Sとは異なる形式で、PDM対応のマイコン(例:nRF52840など)との組み合わせが推奨されます。
接続にはJST SH型4ピンコネクタ(3V、GND、DAT、CLK)を使用し、AdafruitのSTEMMA QT / Qwiicケーブルと互換性があります。
基板上のジャンパーで左右チャンネルの切り替えが可能で、複数のモジュールを使えばステレオ録音も可能です。
サイズは14mm × 14mm × 4.5mm、重量は0.7gと非常にコンパクトで、スペースの限られたプロジェクトにも適しています。
動作電圧は1.8V〜3.3V、クロック周波数は1〜3.25MHz、消費電流は0.6mAと省電力設計。
SN比は61dB、感度は約-26dBFSで、日常的な音声検出に十分な性能を備えています。
PDM信号の処理には専用ライブラリやハードウェアサポートが必要で、開発環境の対応状況を事前にご確認ください。
このモジュールは、アナログ入力を持たないマイコンや、リアルタイム音声処理を行うIoTプロジェクトに特に向いています。
ノイズの少ないデジタル信号処理が可能で、音声認識、環境音モニタリング、音に反応するインタラクティブな演出など、幅広い用途に活用できます。
