M5STACK M5STACK-S007-V033
【10377】M5StampS3A
Espressif社のESP32-S3FN8が搭載された切手(Stamp)サイズの高集積組み込みモジュールです。8 MBフラッシュ、プログラマブルRGBLED、ボタン入力を内蔵。最適化された3Dアンテナ設計により無線性能が向上しています。23 本のGPIOと、1.27 mm/2.54 mmピッチのSMT/DIPピンに対応し、基板への実装が容易です。
特徴
240 MHz Xtensa LX7 デュアルコア ESP32-S3FN8(2.4 GHz Wi-Fi)搭載
8 MB内蔵フラッシュを搭載
プログラマブルRGBLEDと 物理ボタンを装備
最適化された3Dアンテナ設計
23本のGPIOを1.27/2.54 mm SMT・DIPで引き出し可能
開発プラットフォーム:UiFlow2、Arduino IDE、ESP-IDF、PlatformIO
仕様
SoC:ESP32-S3FN8
DC-DCコンバータ:MUN3CAD01-SC
Flash:8 MB
電源電圧:5 V
インターフェース:
1 x プログラマブル物理ボタン
1 x プログラマブルRGBLED(WS2812B-2020)
無線アンテナタイプ:2.4 GHz 3Dアンテナ
インターフェース:
タッチセンサ
EMAC
モータPWM
LEDPWM
UART
I2C
I2S
SD/SDIO/MMCホストコントローラ
SPI
SDIO/SPIスレーブコントローラ
23 x GPIO
パルスカウンタ
基板接続用コネクタ形状:SMT/DIP(2.54/1.27 mmピッチ)
LCD FPCピッチ:0.5 mm(12または8ピン)
寸法:24 x 18 x 4.7 mm
※ 起動前にG46をHighにしない でください。チップが起動できない場合があります。詳細はESP32-S3データシート参照してください。
※ G0とG46 はブートモード設定用ストラッピングピンです。G0 はプルアップ、G46 は内部プルダウンです。

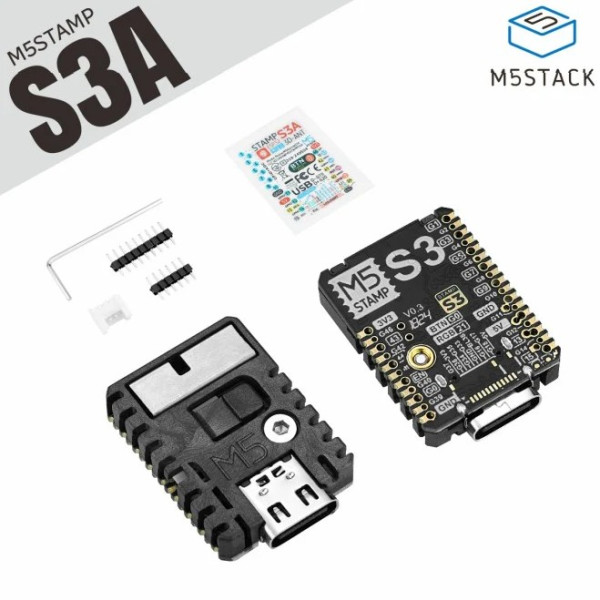

内容物
1 x M5Stamp ESP32S3Aモジュール
1 x HY2.0 4ピン ベース
1 x 2.54 mm 9ピンヘッダ
1 x 2.54 mm 6ピンヘッダ
1 x 六角レンチ
特徴
240 MHz Xtensa LX7 デュアルコア ESP32-S3FN8(2.4 GHz Wi-Fi)搭載
8 MB内蔵フラッシュを搭載
プログラマブルRGBLEDと 物理ボタンを装備
最適化された3Dアンテナ設計
23本のGPIOを1.27/2.54 mm SMT・DIPで引き出し可能
開発プラットフォーム:UiFlow2、Arduino IDE、ESP-IDF、PlatformIO
仕様
SoC:ESP32-S3FN8
DC-DCコンバータ:MUN3CAD01-SC
Flash:8 MB
電源電圧:5 V
インターフェース:
1 x プログラマブル物理ボタン
1 x プログラマブルRGBLED(WS2812B-2020)
無線アンテナタイプ:2.4 GHz 3Dアンテナ
インターフェース:
タッチセンサ
EMAC
モータPWM
LEDPWM
UART
I2C
I2S
SD/SDIO/MMCホストコントローラ
SPI
SDIO/SPIスレーブコントローラ
23 x GPIO
パルスカウンタ
基板接続用コネクタ形状:SMT/DIP(2.54/1.27 mmピッチ)
LCD FPCピッチ:0.5 mm(12または8ピン)
寸法:24 x 18 x 4.7 mm
※ 起動前にG46をHighにしない でください。チップが起動できない場合があります。詳細はESP32-S3データシート参照してください。
※ G0とG46 はブートモード設定用ストラッピングピンです。G0 はプルアップ、G46 は内部プルダウンです。
内容物
1 x M5Stamp ESP32S3Aモジュール
1 x HY2.0 4ピン ベース
1 x 2.54 mm 9ピンヘッダ
1 x 2.54 mm 6ピンヘッダ
1 x 六角レンチ
