商品詳細

M5STACK　M5STACK-K130-V11

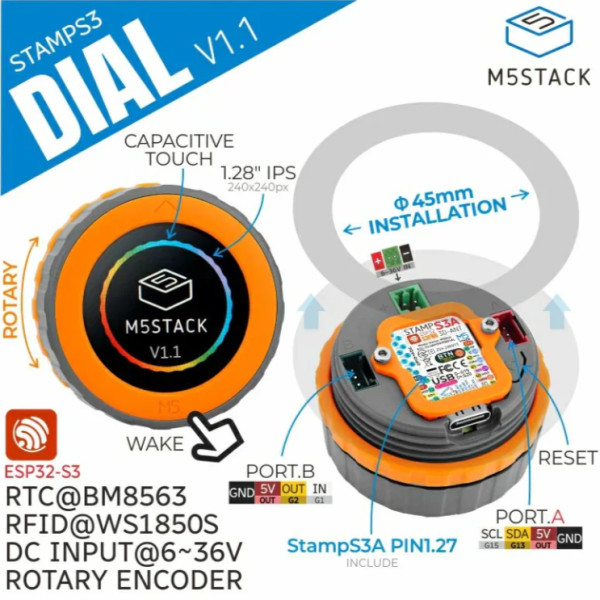

【10302】Dial ESP32-S3 スマートロータリーノブ v1.1

本製品は、オリジナルのM5Stack Dial ESP32S3 スマートロータリーノブ を全面的にアップグレードした高機能な組み込み開発ボードです。このバージョンでは、新たにStampS3Aがメインコントローラとして採用され、システムの処理能力と安定性が強化されています。また、コアモジュールのアンテナとキーが最適化され、ワイヤレス通信性能とキーの使用感が向上し、消費電力が低減されました。

1.28 インチの円形TFTタッチスクリーン、ロータリー エンコーダー、RFID検出モジュール、RTC 回路、ブザー、および画面下部の押しボタンを備え、様々な用途に使用できます。

回転ノブの位置や回転方向を正確に記録するロータリーエンコーダが本製品の最大の特徴です。ユーザーは回転ノブを使用して音量、明るさ、メニューオプションなどの設定を調整したり、照明、空調、カーテンなどのホームアプリケーションを制御したりできます。デバイスの内蔵ディスプレイ画面では、さまざまな色や効果を表示できます。

その他大きな特徴としてRFID検出機能を備え、13.56 MHzで動作するRFIDカードとタグの認識を可能にします。さらに正確な時刻と日付を維持するためのRTC回路が搭載されています。

電源はDC 6～36 V入力をサポートし、リチウムイオン電池充電回路を備えています。

特徴

丸型TFTタッチスクリーン
メインコントローラ:StampS3A
ロータリエンコーダ
RFID検出モジュール
幅広い電源電圧範囲
インターフェース拡張:予約済みのPORT.Aおよび PORT.Bインターフェース
プログラミングプラットフォーム
Arduino IDE
UIFlow 2.0
ESP-IDF
仕様

項目 パラメータ
SoC ESP32-S3(Xtensa LX7)、 8 MB Flash、 Wi-Fi、 OTG、 CDC
フラッシュメモリ 8 MB
入力電圧 DC 6 ~ 36 V
スクリーンドライバ GC9A01 1.28 インチ 240 × 240 px
タッチドライバ FT3267
RFID WS1850S @ タグ動作周波数: 13.56 MHz、 ISO/IEC 14443 Type A/Type B プロトコル
エンコーダ 分解能: 16 positions、 64 pulses/revolution (PPR)
ブザー 80 dB
バッテリーソケット仕様 1.25 mm-2ピン
スリープ時電流 USB電源:DC5 [email protected] mA(LDO消費)
バッテリーのみ:DC4 V@ 6uA
動作時電流 USB電源:DC5 [email protected] mA
バッテリーのみ : DC4 V@100 mA
動作温度範囲 0~40℃
製品サイズ 51.0 × 51.0 × 32.3 mm
製品重量 46.2 g
回路図




寸法



内容物

1 x M5Stack Dial ESP32S3 スマートロータリーノブ v1.1
1 x M2ネジ用L字型六角レンチ
1 x 2.54 mm-2ピン ターミナル

取扱店舗:本店1F
