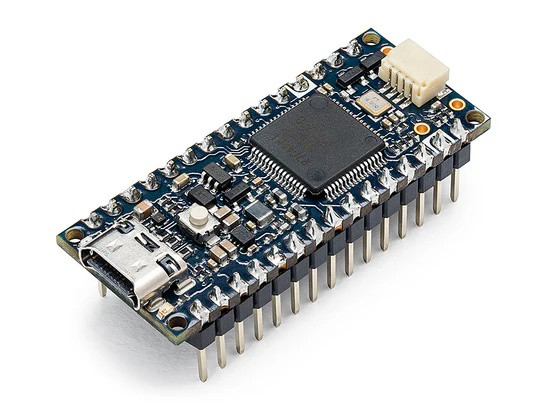

Arduino ABX00143
Arduino Nano R4 (ピンヘッダ実装済)
■ Arduino Nano R4 概要
ピンヘッダ実装済みのモデルです。
Arduino Nano R4 は、Arduino の人気シリーズ「Nano」の最新モデルで、高性能・小型・量産対応を兼ね備えた開発ボードです。
従来の Nano の使いやすさを保ちつつ、より強力なマイコンと拡張性を備えています。
▼ 特徴
- Renesas RA4M1 マイクロコントローラを搭載し、従来の ATmega328P よりも圧倒的に高性能。
- Arm Cortex-M4 コアにより、より複雑な処理やリアルタイム制御が可能。
- USB-C ポートを採用し、接続性と電源供給が向上。
- Qwiic コネクタにより、センサーやモジュールとの接続が簡単に。
- 小型で省スペース:45×18mm のサイズで、組み込み用途に最適。
- ピン互換性: 従来の Nano と同じピン配置なので、既存の設計をそのまま活かせる。
- 量産対応: 製品化や商用展開に適した片面実装設計。
- Arduino IDE 対応: 初心者から上級者まで使いやすい開発環境。
- プログラム可能なRGB LED(状態表示やデバッグに便利)
- Arduino UNO R4 Minimaとのコード互換性あり(ピン配置の調整が必要)
▼ 主な用途
- IoTデバイス
- スマートホーム機器
- ロボット制御
- センサーシステム
- 教育・研究用途
- 商用製品のプロトタイプ開発
■ 仕様
▼ 基本情報
- 製品名:Arduino® Nano R4
- SKU:ABX00142
- マイコン:Renesas RA4M1(Arm® Cortex®-M4)
- USBポート:USB-C®(プログラミング用)
▼ ピン構成
- デジタルI/Oピン:21本(すべてのI/Oがデジタルとして使用可能)
- アナログ入力ピン:8本
- DAC:1(A0)
- PWMピン:6本
- 外部割り込み:2, 3
- オペアンプ入力:A1, A2, A3
- VRTC:J5
▼ 通信機能
- UART:1
- I2C:2(5V: A4, A5 / 3.3V: Qwiic, J3, J4)
- SPI:1
- CAN:1
▼ 電源仕様
- 動作電圧:+5 VDC
- 入力電圧(VIN):+6～21 VDC
- I/Oピンあたりの最大電流:8 mA
▼ メモリとクロック
- フラッシュメモリ:256 kB
- RAM:32 kB
- EEPROM:8 kB
- クロック周波数:48 MHz(メインコア)
▼ 寸法
- 幅:18 mm
- 長さ:45 mm
▼ 認証・適合性
- 適合規格:CE, FCC, RoHS, REACH, WEEE, UKCA, RCM, ISED/IC
ピンヘッダ実装済みのモデルです。
Arduino Nano R4 は、Arduino の人気シリーズ「Nano」の最新モデルで、高性能・小型・量産対応を兼ね備えた開発ボードです。
従来の Nano の使いやすさを保ちつつ、より強力なマイコンと拡張性を備えています。
▼ 特徴
- Renesas RA4M1 マイクロコントローラを搭載し、従来の ATmega328P よりも圧倒的に高性能。
- Arm Cortex-M4 コアにより、より複雑な処理やリアルタイム制御が可能。
- USB-C ポートを採用し、接続性と電源供給が向上。
- Qwiic コネクタにより、センサーやモジュールとの接続が簡単に。
- 小型で省スペース:45×18mm のサイズで、組み込み用途に最適。
- ピン互換性: 従来の Nano と同じピン配置なので、既存の設計をそのまま活かせる。
- 量産対応: 製品化や商用展開に適した片面実装設計。
- Arduino IDE 対応: 初心者から上級者まで使いやすい開発環境。
- プログラム可能なRGB LED(状態表示やデバッグに便利)
- Arduino UNO R4 Minimaとのコード互換性あり(ピン配置の調整が必要)
▼ 主な用途
- IoTデバイス
- スマートホーム機器
- ロボット制御
- センサーシステム
- 教育・研究用途
- 商用製品のプロトタイプ開発
■ 仕様
▼ 基本情報
- 製品名:Arduino® Nano R4
- SKU:ABX00142
- マイコン:Renesas RA4M1(Arm® Cortex®-M4)
- USBポート:USB-C®(プログラミング用)
▼ ピン構成
- デジタルI/Oピン:21本(すべてのI/Oがデジタルとして使用可能)
- アナログ入力ピン:8本
- DAC:1(A0)
- PWMピン:6本
- 外部割り込み:2, 3
- オペアンプ入力:A1, A2, A3
- VRTC:J5
▼ 通信機能
- UART:1
- I2C:2(5V: A4, A5 / 3.3V: Qwiic, J3, J4)
- SPI:1
- CAN:1
▼ 電源仕様
- 動作電圧:+5 VDC
- 入力電圧(VIN):+6～21 VDC
- I/Oピンあたりの最大電流:8 mA
▼ メモリとクロック
- フラッシュメモリ:256 kB
- RAM:32 kB
- EEPROM:8 kB
- クロック周波数:48 MHz(メインコア)
▼ 寸法
- 幅:18 mm
- 長さ:45 mm
▼ 認証・適合性
- 適合規格:CE, FCC, RoHS, REACH, WEEE, UKCA, RCM, ISED/IC
