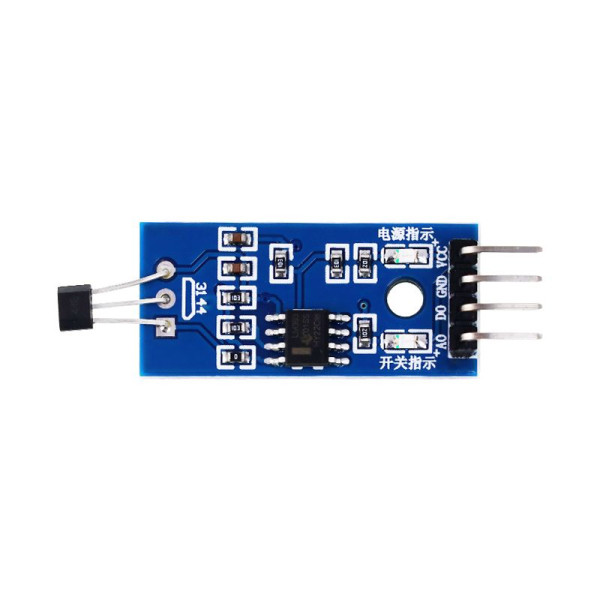

Elecrow SPM11042S
ホールセンサーモジュール
このホールセンサーモジュールは、ホールセンサーA3144Eを使用しています。ホールセンサーはホール効果を測定します。ホール効果とは、導体に流れる電流と直交する電圧差、そして電流に垂直な磁場によって生じる現象です。ホールセンサーの出力は、ホールセンサーに垂直な磁場がBOP閾値を超えるとローレベルからオンレベルに切り替わり、磁場が消失するとハイレベルからオンレベルに切り替わります。コンパレーター回路により、出力信号の信頼性が向上します。
仕様
電源電圧:3.3V～5.5V
信号出力の電流は最大16mAです
コンパレータ回路により、出力信号の信頼性が高まります
ブレイクアウトPIN
VCC:3.3V～5.5V
GND:GND
DO: デジタル出力、磁場があるときは出力Low
AO: アナログ出力、
寸法: 32mm x 14mm
3mmのネジ穴
電源インジケーターとデジタル出力インジケーター
仕様
電源電圧:3.3V～5.5V
信号出力の電流は最大16mAです
コンパレータ回路により、出力信号の信頼性が高まります
ブレイクアウトPIN
VCC:3.3V～5.5V
GND:GND
DO: デジタル出力、磁場があるときは出力Low
AO: アナログ出力、
寸法: 32mm x 14mm
3mmのネジ穴
電源インジケーターとデジタル出力インジケーター
