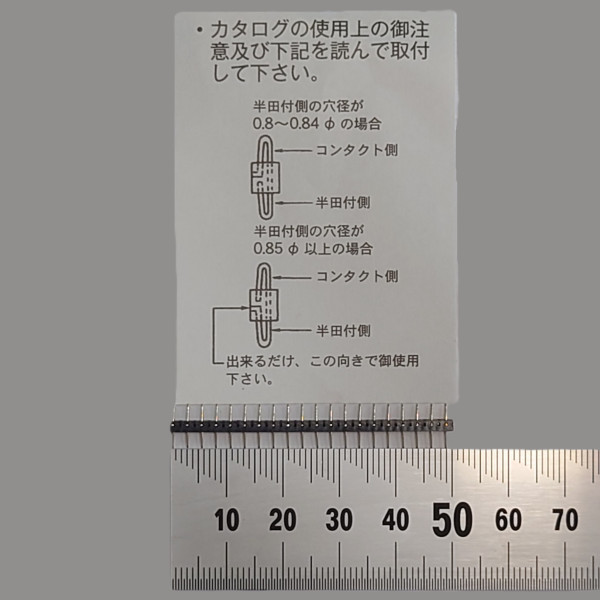

マックエイト XB-3-2-20P
コンスルー(20P/高さ2㎜/2.54mmピッチ)
● ピッチは2.54mmです。
● 材質 ピン部…ベリリウム銅 ニッケル下地金メッキ 樹脂部…LCP 樹脂黒色(UL94V-0)
● リフロー対応型
● 定格電流…1A
● 定格電圧…125V AC,DC
● 接触抵抗…30mΩ以下
● 絶縁抵抗…500MΩ以上
● 絶縁耐圧…1000V、AC、DC1分間
● プリント板適合スルーホール穴…φ0.8～0.9TH仕上り径(コンタクト側)(φ0.85中心に作って下さい。)
● プリント板適合板厚…t0.8～1.6
● 使用温度範囲…-40～+125℃
● 使用湿度範囲…0～85%RH(但し結露しないこと。)
● 使用回数…50回以下(同一スルーホール穴に対して)
● 挿抜力(1ピン当り
φ 0.8 200g以下 50g以上
φ 0.85 150g以下 30g以上
φ 0.9 100g以下 20g以上
● 材質 ピン部…ベリリウム銅 ニッケル下地金メッキ 樹脂部…LCP 樹脂黒色(UL94V-0)
● リフロー対応型
● 定格電流…1A
● 定格電圧…125V AC,DC
● 接触抵抗…30mΩ以下
● 絶縁抵抗…500MΩ以上
● 絶縁耐圧…1000V、AC、DC1分間
● プリント板適合スルーホール穴…φ0.8～0.9TH仕上り径(コンタクト側)(φ0.85中心に作って下さい。)
● プリント板適合板厚…t0.8～1.6
● 使用温度範囲…-40～+125℃
● 使用湿度範囲…0～85%RH(但し結露しないこと。)
● 使用回数…50回以下(同一スルーホール穴に対して)
● 挿抜力(1ピン当り
φ 0.8 200g以下 50g以上
φ 0.85 150g以下 30g以上
φ 0.9 100g以下 20g以上
