スイッチサイエンス SSCI-105064

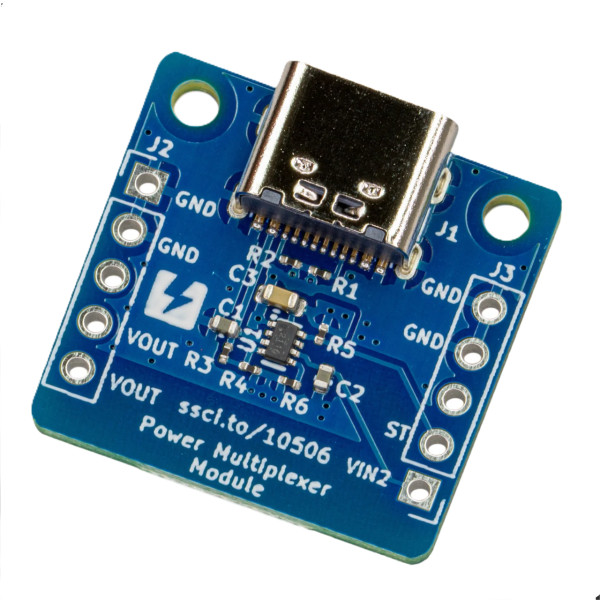

【10506】TPS2116搭載 パワーマルチプレクサーモジュール(USB Type-C/電池自動切替)
テキサス・インスツルメンツ社の優先順位付きパワーマルチプレクサICであるTPS2116を搭載したモジュールです。USB Type-Cコネクタを搭載しており、USB給電とVIN2に接続された1.6～5 Vの電源をシームレスにスイッチしつつ、各電源への電流の逆流を阻止します。
普段は電池駆動で使用し、状況に合わせてUSB-C給電に切り替えるような使い方ができます(充電池への充電機能はありません)。
本モジュールはUSB-C(VIN1)と電池等(VIN2)との2電源を接続し、USBが接続されている間は自動的にUSBを優先して給電します。USBの抜き差しをしても電源は切れず、シームレスに電池側へ切り替わるため、動作を維持したまま安定した電源供給が可能です。
USB-C(VIN1)から給電されているときはST端子がH出力、電池(VIN2)からの給電時はST端子がL出力になるため、給電元によってマイコンの動作を変えるような使い方が可能です。
ピンヘッダは付属しません。
仕様
入力電圧範囲:1.6～5 V(VIN2)
最大連続電流:2.5 A
オン抵抗:40 mΩ(標準値)
VOUT ＞ VINx の際の逆電流ブロック
普段は電池駆動で使用し、状況に合わせてUSB-C給電に切り替えるような使い方ができます(充電池への充電機能はありません)。
本モジュールはUSB-C(VIN1)と電池等(VIN2)との2電源を接続し、USBが接続されている間は自動的にUSBを優先して給電します。USBの抜き差しをしても電源は切れず、シームレスに電池側へ切り替わるため、動作を維持したまま安定した電源供給が可能です。
USB-C(VIN1)から給電されているときはST端子がH出力、電池(VIN2)からの給電時はST端子がL出力になるため、給電元によってマイコンの動作を変えるような使い方が可能です。
ピンヘッダは付属しません。
仕様
入力電圧範囲:1.6～5 V(VIN2)
最大連続電流:2.5 A
オン抵抗:40 mΩ(標準値)
VOUT ＞ VINx の際の逆電流ブロック
【欠品中】
取扱店舗:本店1F 電池売場横
取扱店舗:本店1F 電池売場横
在庫拠点
秋葉原
