Pololu POLOLU-2135
【1637】デュアルモータードライバDRV8835

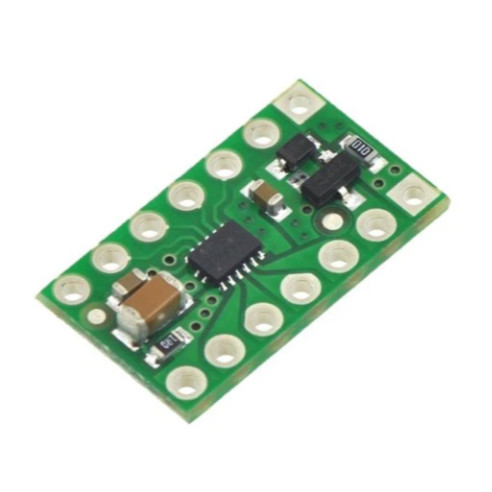

DRV8835デュアルモータードライバのブレイクアウト基板。チャンネルごとに1.2 A(ピーク1.5 A)で2つのDCモータを、もしくは1つのバイポーラステッピングモータを動作させられます。逆電圧保護や低電圧保護、過電流保護に過熱保護機能が内蔵されています。14ピンDIPパッケージのフォームファクタなので、ブレッドボードで使用することが可能です。
入力方法にも特徴があります。MODEピンにHIGHを入力すると、1つのピンでモータの方向を決め、もう1つのピンでその出力の強さを決めるモード(PHASE/ENABLE)になります。一方MODEピンにLOWを入力もしくは接続しない場合はより細かい制御の出来るモード(IN/IN)になります。
注意
本商品はやけどをするほど熱くなることがあります。部品に触れる際や周辺機器との位置関係などに注意してください。
概要
モータ電源電圧:2~11 V
出力電流:連続1.2 A(ピーク1.5 A)/モータ
- 1つのモータに対して並列に入力することで連続2.4 A(ピーク3 A)での動作ができます
ロジック電源電圧:2~7 V
ロジック入力電圧:3 Vもしくは5 V
寸法:10.1 x 17.7 mm
- 14ピンDIPパッケージフォームファクタです
重さ:0.5 g(本体のみ、ピンヘッダなど除く)
資料
データシート(DRV8835)
- モードを切り替えた際の詳しい制御方法などが掲載されています
入力方法にも特徴があります。MODEピンにHIGHを入力すると、1つのピンでモータの方向を決め、もう1つのピンでその出力の強さを決めるモード(PHASE/ENABLE)になります。一方MODEピンにLOWを入力もしくは接続しない場合はより細かい制御の出来るモード(IN/IN)になります。
注意
本商品はやけどをするほど熱くなることがあります。部品に触れる際や周辺機器との位置関係などに注意してください。
概要
モータ電源電圧:2~11 V
出力電流:連続1.2 A(ピーク1.5 A)/モータ
- 1つのモータに対して並列に入力することで連続2.4 A(ピーク3 A)での動作ができます
ロジック電源電圧:2~7 V
ロジック入力電圧:3 Vもしくは5 V
寸法:10.1 x 17.7 mm
- 14ピンDIPパッケージフォームファクタです
重さ:0.5 g(本体のみ、ピンヘッダなど除く)
資料
データシート(DRV8835)
- モードを切り替えた際の詳しい制御方法などが掲載されています
取扱店舗:本店1F 14番
