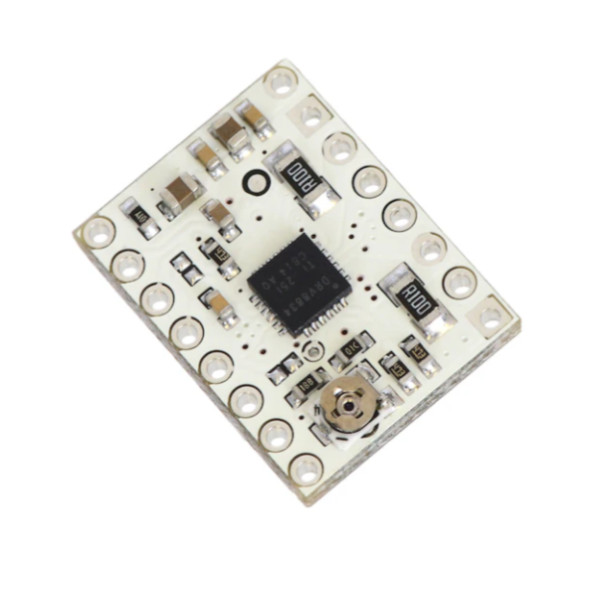

Pololu POLOLU-2134
【1742】低電圧ステッピングモータドライバDRV8834
Texas Instruments社のバイポーラステッピングモータドライバDRV8834を搭載したモジュールです。2.5~10.8 Vまでの電源電圧に対応し、1.5 A (2 Aピーク)までのバイポーラステッピングモータを1つ扱えます。ピンヘッダが付属します。
特徴
電源電圧:2.5~10.8 V
ステップと回転方向のシンプルな制御方式
6段階のステップ角:フルステップ、1/2、1/4、1/8、1/16、1/32
電流調整機能によりボリューム操作で最大出力電流を設定可能。
インテリジェントチョッピング制御が自動的に正しい電流減衰モードを選択(高速減衰/低速減衰)
レギュレータ内蔵のためロジック用電源は必要なし
各インタフェースは3.3[V]もしくは5[V]で制御可能
過熱シャットダウン、サーマルシャットダウン、渦電流シャットダウン、低電圧ロックアウト機能
接地短絡および負荷短絡保護機能
モジュールサイズ、ピン配置などにおいてステッピングモータードライバA4988と互換性あり
- 大きな違いについてはメーカー商品ページの下部を参照してください
特徴
電源電圧:2.5~10.8 V
ステップと回転方向のシンプルな制御方式
6段階のステップ角:フルステップ、1/2、1/4、1/8、1/16、1/32
電流調整機能によりボリューム操作で最大出力電流を設定可能。
インテリジェントチョッピング制御が自動的に正しい電流減衰モードを選択(高速減衰/低速減衰)
レギュレータ内蔵のためロジック用電源は必要なし
各インタフェースは3.3[V]もしくは5[V]で制御可能
過熱シャットダウン、サーマルシャットダウン、渦電流シャットダウン、低電圧ロックアウト機能
接地短絡および負荷短絡保護機能
モジュールサイズ、ピン配置などにおいてステッピングモータードライバA4988と互換性あり
- 大きな違いについてはメーカー商品ページの下部を参照してください
