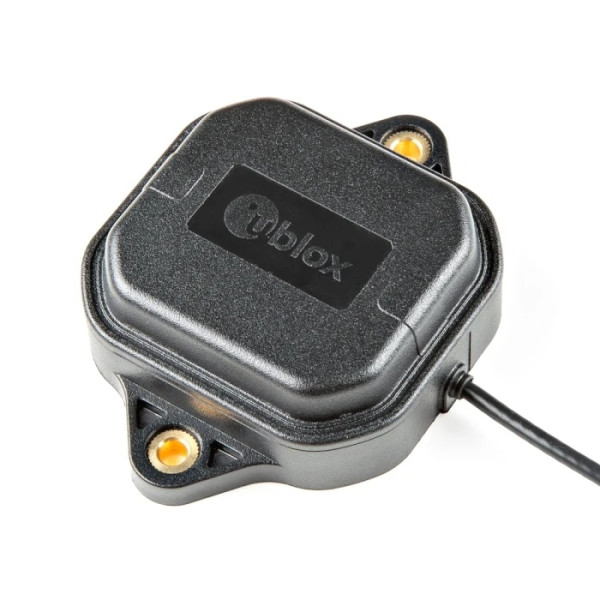

SparkFun GPS-23814
GNSS L1/L5 Multi-Band High Precision Antenna - 5m (ANN-MB1)
次世代の高精度GNSSアプリケーション向けに設計された u-blox ANN-MB1マルチバンド(L1/L5/E5a/B2a/NavIC)アクティブGNSSアンテナです。
高精度な測位能力を必要とする新世代の高精度GNSSアプリケーションに向けたコンパクトな設計、優れた価格性能比、そして多様な取り付けオプションにより、迅速、簡単、かつ信頼性の高いマルチバンドアンテナソリューションを利用できます。
測位精度が重要な用途(測量、ドローン、自動運転など)に最適です。
■ 主な特徴
- 対応周波数帯:L1、L5、E5a、B2a、NavIC(インドの衛星測位システム)に対応
- 高性能なマルチバンドRHCP(右旋円偏波)パッチアンテナ
- デュアルレゾナンス・デュアルフィード構造
- 高利得LNA(低雑音増幅器)
- SAWフィルターによる事前フィルタリング
- ケーブル:5メートルのアンテナケーブル(SMAコネクタ付き)
- コンパクトで取り付けが容易
- u-blox F9プラットフォーム(NEO-F9P-15B、ZED-F9P-15B、ZED-F9T-10Bを含む)に最適
- 評価や設計導入の手間を軽減
■ 仕様
重量:164g(ケーブル含む)
サイズ:60×82×22.5mm
メーカー:u-blox(モデル:ANN-MB1)
対応周波数:L1(1559–1606MHz) L5/E5a/B2a/NavIC(1164–1186MHz)
偏波:RHCP(右旋円偏波)
アンテナタイプ:デュアルレゾナンス・デュアルフィードパッチアンテナ
利得(12cmグランドプレーン上): L1:4.5dBic L5:4.0dBic
VSWR:最大2
インピーダンス:50Ω
内蔵機能:LNA(低雑音増幅器) SAWフィルター
ケーブル長:5メートル(RG174)
コネクタ:SMA
取り付け方式:マグネットベース
互換性:u-blox F9プラットフォーム(NEO-F9P-15B、ZED-F9P-15B、ZED-F9T-10Bを含む)
用途:高精度GNSS測位(測量、ドローン、自動運転など)
高精度な測位能力を必要とする新世代の高精度GNSSアプリケーションに向けたコンパクトな設計、優れた価格性能比、そして多様な取り付けオプションにより、迅速、簡単、かつ信頼性の高いマルチバンドアンテナソリューションを利用できます。
測位精度が重要な用途(測量、ドローン、自動運転など)に最適です。
■ 主な特徴
- 対応周波数帯:L1、L5、E5a、B2a、NavIC(インドの衛星測位システム)に対応
- 高性能なマルチバンドRHCP(右旋円偏波)パッチアンテナ
- デュアルレゾナンス・デュアルフィード構造
- 高利得LNA(低雑音増幅器)
- SAWフィルターによる事前フィルタリング
- ケーブル:5メートルのアンテナケーブル(SMAコネクタ付き)
- コンパクトで取り付けが容易
- u-blox F9プラットフォーム(NEO-F9P-15B、ZED-F9P-15B、ZED-F9T-10Bを含む)に最適
- 評価や設計導入の手間を軽減
■ 仕様
重量:164g(ケーブル含む)
サイズ:60×82×22.5mm
メーカー:u-blox(モデル:ANN-MB1)
対応周波数:L1(1559–1606MHz) L5/E5a/B2a/NavIC(1164–1186MHz)
偏波:RHCP(右旋円偏波)
アンテナタイプ:デュアルレゾナンス・デュアルフィードパッチアンテナ
利得(12cmグランドプレーン上): L1:4.5dBic L5:4.0dBic
VSWR:最大2
インピーダンス:50Ω
内蔵機能:LNA(低雑音増幅器) SAWフィルター
ケーブル長:5メートル(RG174)
コネクタ:SMA
取り付け方式:マグネットベース
互換性:u-blox F9プラットフォーム(NEO-F9P-15B、ZED-F9P-15B、ZED-F9T-10Bを含む)
用途:高精度GNSS測位(測量、ドローン、自動運転など)
