商品詳細
画像クリックで拡大します
M5STACK M5STACK-U087

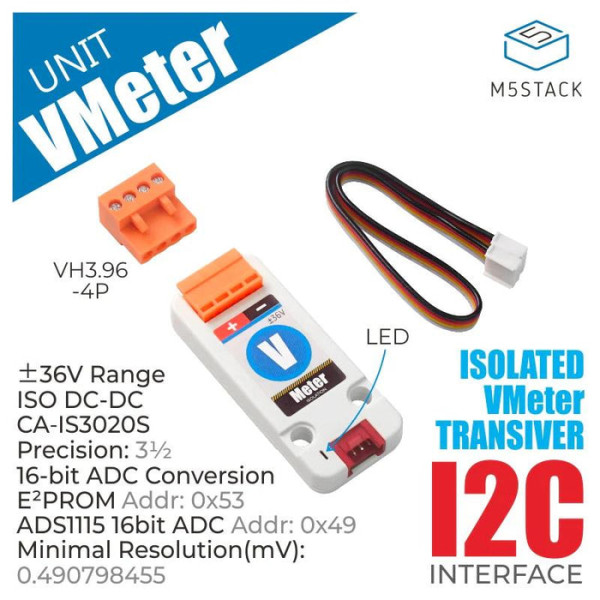

【6740】M5Stack用電圧計ユニット
電圧をリアルタイムに測定できる電圧計ユニットです。各ユニットは工場出荷時に個別に校正されており、精度0.1%FSです。 最大測定電圧は±36 Vです。
測定精度保証用に内蔵のDC/DC絶縁電源があり、I2Cインターフェースも低電力アイソレータCA-IS3020Sで電気的に絶縁されています。これによって、データバスや他の回路上のノイズやサージがローカルなグランドターミナルに入って、高感度回路に干渉したり損傷を与えることを防止します。
EEPROM(0x53)には工場出荷時に校正パラメータが書き込まれています。EEPROMに書き込むと校正データが上書きされ、測定結果が不正確になるためご注意ください。
特徴
・測定範囲:±36 V
・LED電源表示灯
・16ビットADC
・過電流保護
・分解能:1 mV(16 V以下)、7.9 mV(16 V以上)
・工場出荷時に校正済み
・精度:0.1%FS
・内蔵CA-IS3020S 絶縁チップ、干渉防止
・絶縁DC-DC
・耐圧:最大5000 VRMS
・2 x LEGO互換穴
内容物
・1 x 電圧計ユニット
・1 x GROVE互換ケーブル
測定精度保証用に内蔵のDC/DC絶縁電源があり、I2Cインターフェースも低電力アイソレータCA-IS3020Sで電気的に絶縁されています。これによって、データバスや他の回路上のノイズやサージがローカルなグランドターミナルに入って、高感度回路に干渉したり損傷を与えることを防止します。
EEPROM(0x53)には工場出荷時に校正パラメータが書き込まれています。EEPROMに書き込むと校正データが上書きされ、測定結果が不正確になるためご注意ください。
特徴
・測定範囲:±36 V
・LED電源表示灯
・16ビットADC
・過電流保護
・分解能:1 mV(16 V以下)、7.9 mV(16 V以上)
・工場出荷時に校正済み
・精度:0.1%FS
・内蔵CA-IS3020S 絶縁チップ、干渉防止
・絶縁DC-DC
・耐圧:最大5000 VRMS
・2 x LEGO互換穴
内容物
・1 x 電圧計ユニット
・1 x GROVE互換ケーブル
秋葉原本店取扱フロア:3階M5コーナー棚番号⑤7列目
在庫拠点
秋葉原
大阪
| 【関連情報】 |
メーカーサイト ドキュメント GitHub |
管理コード：EEHD-6UNZ
