M5STACK M5STACK-U122

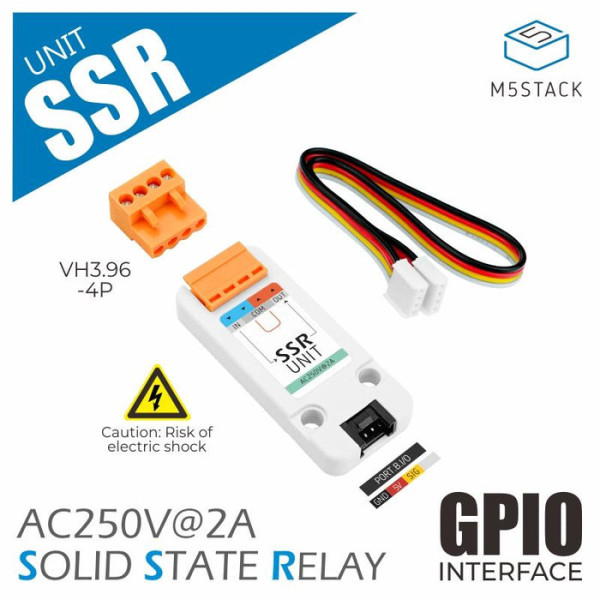

【7478】M5Stack用ソリッドステートリレーユニット(BT136S)
従来の電磁式リレーよりもスイッチングによる接点の消耗が少ない、ソリッドステートのリレーです。MOC3043Mを搭載し、オプトカプラ絶縁/ゼロクロス検出を備えています。3.3 -5 V DCコントロール信号と、コントロール出力 単相220-250 VのAC電源対応です。
パワー半導体デバイスでコントロール可能で、マイクロ秒単位のオン/オフ、過電流保護機能も備えています。照明の制御やCNC工作機械など、頻繁なオン/オフラインや、迅速な反応が求められる用途に特に適しています。
注意
・高電圧のAC電源を使用する際は安全に充分に気をつけ、通電したまま使用しないでください。
・本製品はAC電源専用です。
特徴
・over-zero方式SSR
・過電流保護内蔵
・オプトカプラ絶縁内蔵(over-zero検知つき)
・高速、低ノイズ、頑丈、高い信頼性、高精度
・GROVEインターフェースとの接続がより簡単
・UIFlow対応で、M5コントローラとの遠隔リレーコントロールが簡単に実現可能
・機械式リレーよりも優れた点 :
・物理的な接触点がなく、より高速なオン/オフが可能
・無音での動作が可能
・火花が散らないため、混みいった環境でも使用可能
・長寿命
・小型サイズ
用途
・モーターコントロール
・工業/家庭内照明
・ヒーティング/静的スイッチング
・舞台照明
・医療機器、交通信号
仕様
・SCR : BT136S
・オプトカプラ絶縁 : MOC3043
・コントロールシグナル : 3.3 - 5 V DC
・オン/オフ電圧 : 単相 AC 220 - 250 V
・最大電流 : 2 A
・コントロールチャンネル数 : 1
・過電流保護 : ヒューズ 2 A
・動作温度 : -10〜+80°C
・重量 : 52 g
・サイズ : 54 x 54 x 16 mm
内容物
・1 x ソリッドステートリレーユニット
・1 x HY2.0-4Pケーブル
パワー半導体デバイスでコントロール可能で、マイクロ秒単位のオン/オフ、過電流保護機能も備えています。照明の制御やCNC工作機械など、頻繁なオン/オフラインや、迅速な反応が求められる用途に特に適しています。
注意
・高電圧のAC電源を使用する際は安全に充分に気をつけ、通電したまま使用しないでください。
・本製品はAC電源専用です。
特徴
・over-zero方式SSR
・過電流保護内蔵
・オプトカプラ絶縁内蔵(over-zero検知つき)
・高速、低ノイズ、頑丈、高い信頼性、高精度
・GROVEインターフェースとの接続がより簡単
・UIFlow対応で、M5コントローラとの遠隔リレーコントロールが簡単に実現可能
・機械式リレーよりも優れた点 :
・物理的な接触点がなく、より高速なオン/オフが可能
・無音での動作が可能
・火花が散らないため、混みいった環境でも使用可能
・長寿命
・小型サイズ
用途
・モーターコントロール
・工業/家庭内照明
・ヒーティング/静的スイッチング
・舞台照明
・医療機器、交通信号
仕様
・SCR : BT136S
・オプトカプラ絶縁 : MOC3043
・コントロールシグナル : 3.3 - 5 V DC
・オン/オフ電圧 : 単相 AC 220 - 250 V
・最大電流 : 2 A
・コントロールチャンネル数 : 1
・過電流保護 : ヒューズ 2 A
・動作温度 : -10〜+80°C
・重量 : 52 g
・サイズ : 54 x 54 x 16 mm
内容物
・1 x ソリッドステートリレーユニット
・1 x HY2.0-4Pケーブル
