W5500搭載 LANモジュール(PoE対応)は、PoE(Power over Ethernet)機能を統合したイーサネットコントロールモジュールです。W5500ハードウェアTCP/IP組み込みイーサネットコントローラー(SPI通信インタフェース)を搭載し、TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoEなど、複数の通信プロトコルによるネットワークパケット処理をサポートします。
モジュール内部に用意されている拡張パッドを使い、付属のRS485、RS232、CANアダプタモジュールによりインタフェースを拡張することが可能です。PoE電源供給をサポートし、標準マウント用の金属レールを備えているため、追加の電源ワイヤや構造設計は不要です。
※ PoEスイッチ、PoEインジェクタはセットに含まれません。使用するには別途用意していただく必要があります。
・LAN内部
CAN、RS485、もしくは RS232インターフェースの追加が必要な場合は、メインボードピンにハンダ付けしてください。
注意
モジュールの動作にCORE2やCORE2-FOR-AWSメインコントローラを使用する場合は、PoEまたはDC電源入力を使用し、MBUSからの入力は使用しないでください。以下のコードを参考にMBUSモードはInputモードにセットしてください。
//mbus_mode_t:
//kMBusModeOutput: Use USB or battery power
//kMBusModeInput: Use external power supply 5V, or DC interface
M5.begin(true, true, true, false, kMBusModeInput);
//Initialize Serial according to the actual connected pins
Serial2.begin(115200, SERIAL_8N1, 13, 14);
特徴
- W5500
- 同時通信が可能な独立した8個のハードウェアソケット
- TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoEプロトコル対応
- 10BaseT / 100Base-T イーサネットPHYを統合
- イーサネット接続
- 10/100MアダプティブRJ45イーサネットポート
- 電力供給
- PoE(IEEE 802.3 af)対応 / DC電圧 37-57 V
- DC電源入力対応電圧 : 9-24 V
- MBUS経由での5V入力に対応(M5Stack Basicなど一部機種)
- 金属レールまたは磁石での固定
- RS485、RS232、CANインターフェース拡張ボード付属
仕様
・イーサネットコントローラー : W5500
・対応プロトコル : TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE
・同時通信が可能な独立した8個のハードウェアソケットをサポート
・高速シリアル外部インタフェース (SPI MODE 0,3)をサポート
・TX/RXバッファ用32 Kbyte内部メモリ
・RS485チップ : SP485EEN-L/TR
・RS232チップ : MAX232ESE
・CANチップ : CA-IS3050G
・イーサネットポート : 10/100MアダプティブRJ45イーサネットポート
内容物

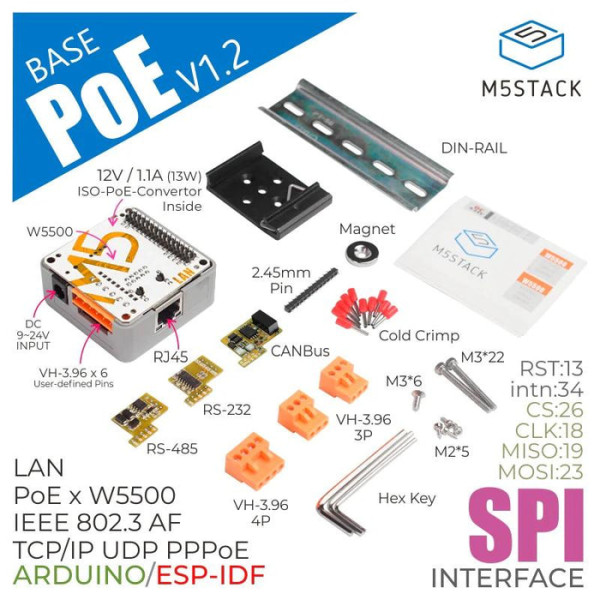

・1 x LAN PoEベース
・1 x RS485-To-TTLアダプタボード
・1 x RS232-To-TTLアダプタボード
・1 x CAN-To-TTLアダプタボード
・1 x HT3.96-4Pターミナル
・2 x HT3.96-3Pターミナル
・1 x 1.5 mm 6角レンチ
・1 x 2.0 mm 6角レンチ
・1 x 2.5 mm 6角レンチ
・10 x 2 mm 圧着端子
・1 x 取り付け用金属レール(マグネット付き)
・1 x 6角ソケットなべネジ M3 x 6 mm
・2 x 6角ソケットなべネジ M3 x 28 mm
・4 x 6角ソケットタッピングネジ M2 x 5 mm
・1 x ケーブルグランド(M12)
・1 x 2.54 mmピッチ 20ピンヘッダ
・1 x ステッカー
