M5STACK M5STACK-S001

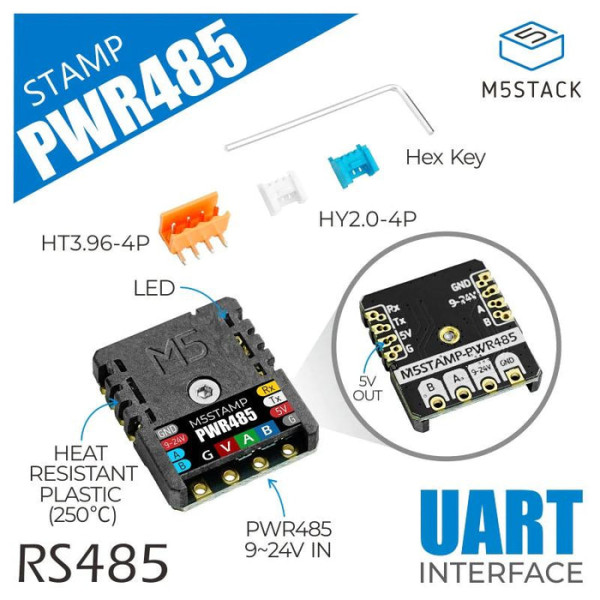

【8189】M5Stamp RS485モジュール
MCUシリアルポートの3.3 V TTLレベルをRS485規格互換の差動信号に変換するRS485通信拡張ボードです。20 x 4.6 x 23 mmの小型サイズで、あらゆる組み込みデバイスへRS485通信インターフェース拡張を追加するのに便利です。RS485センサのデータ取得、ModBusバスノード通信などの用途に適しています。
特徴
・SP485EEN-L/TR(RS485トランシーバ)
・2 x RS485インターフェース拡張(パラレル)、同時に2デバイスに接続可能
・赤色LEDインジケータ
・PWR485インターフェースは9〜24 V DC入力に対応、モジュールおよびメインコントロールの動作には内部DCDCステップダウンで5 V電源に降圧
・ボーレート
・安定した通信ボーレート : 9600 bps/115200 bps
・最大通信ボーレートテスト : 128000 bps
・複数のはんだ付けオプション
・3タイプのはんだ付け方法に対応(MT、DIP、ジャンパワイヤ)
・高温に耐えるプラスチックシェル、最大温度 230℃
用途
・RS485通信
・Modbusデバイス通信
内容物
・1 x M5Stamp RS485モジュール
・1 x HT3.96-4Pソケット
・2 x HY2.0-4Pソケット(青、白)
・1 x 6角レンチ 1.5 mm
仕様
・RS485トランシーバ : SP485EEN-L/TR
・入力電圧 :
・PWR485インターフェース : 9〜24 V電源入力対応
・TTL側入力電圧 : 5 V
・推奨動作ボーレート : 9600 bps/115200 bps
・動作電流 :
・DC 5 [email protected] mA
・DC 12 [email protected] mA
・DC 24 [email protected] mA
・入力ロジックレベル : 3.3 V
・重量 : 5.1 g
・サイズ : 20 x 4.6 x 23 mm
特徴
・SP485EEN-L/TR(RS485トランシーバ)
・2 x RS485インターフェース拡張(パラレル)、同時に2デバイスに接続可能
・赤色LEDインジケータ
・PWR485インターフェースは9〜24 V DC入力に対応、モジュールおよびメインコントロールの動作には内部DCDCステップダウンで5 V電源に降圧
・ボーレート
・安定した通信ボーレート : 9600 bps/115200 bps
・最大通信ボーレートテスト : 128000 bps
・複数のはんだ付けオプション
・3タイプのはんだ付け方法に対応(MT、DIP、ジャンパワイヤ)
・高温に耐えるプラスチックシェル、最大温度 230℃
用途
・RS485通信
・Modbusデバイス通信
内容物
・1 x M5Stamp RS485モジュール
・1 x HT3.96-4Pソケット
・2 x HY2.0-4Pソケット(青、白)
・1 x 6角レンチ 1.5 mm
仕様
・RS485トランシーバ : SP485EEN-L/TR
・入力電圧 :
・PWR485インターフェース : 9〜24 V電源入力対応
・TTL側入力電圧 : 5 V
・推奨動作ボーレート : 9600 bps/115200 bps
・動作電流 :
・DC 5 [email protected] mA
・DC 12 [email protected] mA
・DC 24 [email protected] mA
・入力ロジックレベル : 3.3 V
・重量 : 5.1 g
・サイズ : 20 x 4.6 x 23 mm
