M5STACK M5STACK-M122
【8448】M5Stack用4IN8OUTマルチチャンネルDCドライブモジュール - 13.2(STM32F030)

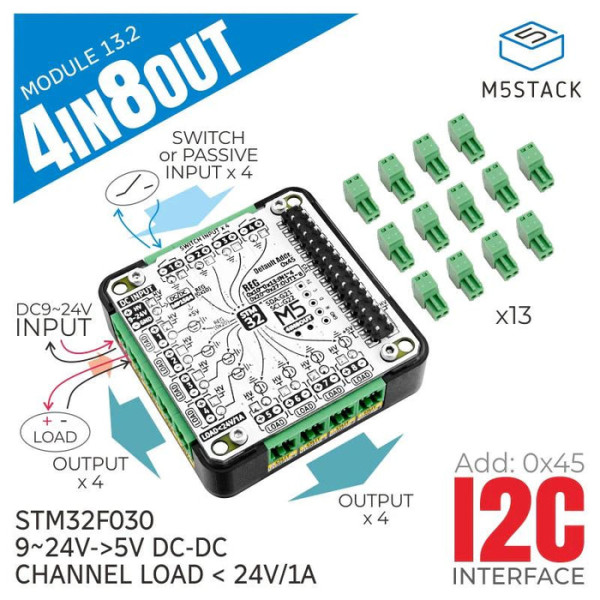

M5Stack Basic/Fire/Core2用のデジタル入出力モジュールで、スイッチ入力× 4/MOS FETドライバ出力× 8を備えています。I2C・I/O制御用にSTM32F030を搭載しています。5 V DC-DC 回路を内蔵し9〜24 V DC 入力に対応、モジュールの厚さは13.2 mmです。
特徴
・M5Stack Basic/Fire/Core2に対応
・STM32F030をI/OおよびI2C制御に採用。I2Cアドレスはレジスタ書き換えにより変更可能
・8チャンネルのMOS FETドライバ(同一VCC、各チャネル電流は1 A未満)
・4チャンネルのデジタル入力(同一GND(グランド))
・内蔵のMP1584 DC-DCコンバータにより外部9～24 V電源を使用可能
仕様
・外部電源電圧(VIN): 9 ～24 V
・電源コネクタ: 2Pターミナルブロック
・入力部
・入力チャ ンネル数: 4(同一GND(グランド)、スイッチ、無電圧接点用)
・入力コネクタ: 2Pターミナルブロック × 4
・出力部
・出力チャンネル数: 8(同一VCC)
・出力ドライバ: N-ch.パワーMOS FET(AO3400A)
※ 各チャンネルの電流は1 A未満に抑えてください
※ ダイオード(1N4007W)経由でVINにクランプしています
・出力コネクタ: 2Pターミナルブロック × 8
・I2Cインターフェース:デフォルトアドレス 0 x 45(0 x F0レジスタの書き換えにより変更可能)
・寸法: 54 x 54 x 13 mm
・重量: 21.9 g
内容物
・1 × 4IN8OUTマルチチャンネルDCドライブモジュール(STM32F030)
・13 × 2Pターミナル
特徴
・M5Stack Basic/Fire/Core2に対応
・STM32F030をI/OおよびI2C制御に採用。I2Cアドレスはレジスタ書き換えにより変更可能
・8チャンネルのMOS FETドライバ(同一VCC、各チャネル電流は1 A未満)
・4チャンネルのデジタル入力(同一GND(グランド))
・内蔵のMP1584 DC-DCコンバータにより外部9～24 V電源を使用可能
仕様
・外部電源電圧(VIN): 9 ～24 V
・電源コネクタ: 2Pターミナルブロック
・入力部
・入力チャ ンネル数: 4(同一GND(グランド)、スイッチ、無電圧接点用)
・入力コネクタ: 2Pターミナルブロック × 4
・出力部
・出力チャンネル数: 8(同一VCC)
・出力ドライバ: N-ch.パワーMOS FET(AO3400A)
※ 各チャンネルの電流は1 A未満に抑えてください
※ ダイオード(1N4007W)経由でVINにクランプしています
・出力コネクタ: 2Pターミナルブロック × 8
・I2Cインターフェース:デフォルトアドレス 0 x 45(0 x F0レジスタの書き換えにより変更可能)
・寸法: 54 x 54 x 13 mm
・重量: 21.9 g
内容物
・1 × 4IN8OUTマルチチャンネルDCドライブモジュール(STM32F030)
・13 × 2Pターミナル
