M5STACK M5STACK-U140
【8962】M5Stack用DCソリッドステートリレーユニット (CDG1-1DD-10A)
ESP32C3マイコンボードを備えた、直流用のソリッドステートリレーユニットです。押しボタン制御、I2Cスレーブ、Modbusネットワークの三つの動作モードが用意されています。ステータス表示用のプログラム可能なフルカラー RGB LEDを搭載し、操作性に優れています。
半導体スイッチング素子を採用し、無接点なので、スイッチング速度が高速、寿命が長い、低ノイズ、スイッチングの火花がないなど信頼性が高く、機械式リレーと比べて多くの利点があります。プログラム制御装置、モーター制御装置、温度制御幅広い用途に使用できます。
特徴
・ソリッドステートリレー
・3つの動作モード : 押しボタン制御/I2Cスレーブ(デバイスのI2Cアドレス設定をサポート)/ Modbusネットワーク(デバイスID設定をサポート)
・RS485PWRインターフェース(9-24 V入力をサポートし、デバイスに電力を供給します)
・プログラマブルフルカラーRGB LED
仕様
・メインコントローラー : ESP32C3
・プログラマブルRGB LED : SK6812
・負荷電流 : 10 A(十分に放熱した場合)
・負荷電圧 : DC 24~220 V
・ブレークダウンリーク電流 : ≦ 5mA
・オン状態降圧 : ≦ 1.6V
・電気的寿命 : ≧ 100万回
・表示灯 : 赤(点灯:閉/消灯:未接続)
・製品寸法 : 80 × 45 × 31 mm
・質量 112.6 g

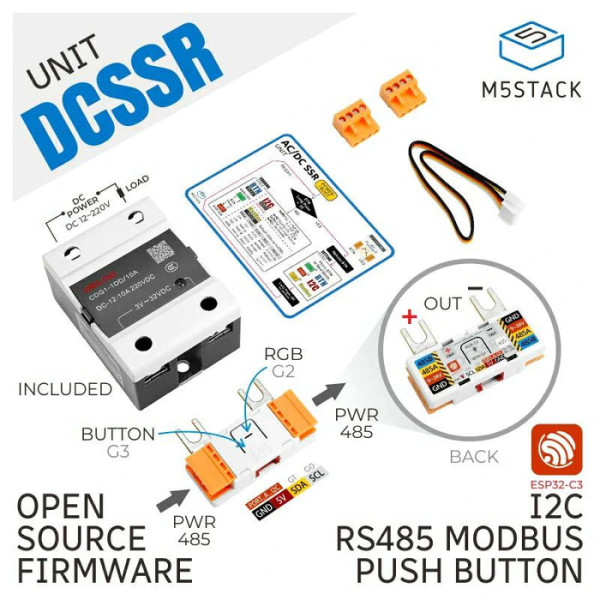

内容物
・1 x ソリッドステートリレー
・1 x ユニット DCSSR
・1 x HY2.0-4P ケーブル(20cm)
・1 x 通信プロトコルマニュアル
・2 x 3.96-4P ターミナルブロック
半導体スイッチング素子を採用し、無接点なので、スイッチング速度が高速、寿命が長い、低ノイズ、スイッチングの火花がないなど信頼性が高く、機械式リレーと比べて多くの利点があります。プログラム制御装置、モーター制御装置、温度制御幅広い用途に使用できます。
特徴
・ソリッドステートリレー
・3つの動作モード : 押しボタン制御/I2Cスレーブ(デバイスのI2Cアドレス設定をサポート)/ Modbusネットワーク(デバイスID設定をサポート)
・RS485PWRインターフェース(9-24 V入力をサポートし、デバイスに電力を供給します)
・プログラマブルフルカラーRGB LED
仕様
・メインコントローラー : ESP32C3
・プログラマブルRGB LED : SK6812
・負荷電流 : 10 A(十分に放熱した場合)
・負荷電圧 : DC 24~220 V
・ブレークダウンリーク電流 : ≦ 5mA
・オン状態降圧 : ≦ 1.6V
・電気的寿命 : ≧ 100万回
・表示灯 : 赤(点灯:閉/消灯:未接続)
・製品寸法 : 80 × 45 × 31 mm
・質量 112.6 g
内容物
・1 x ソリッドステートリレー
・1 x ユニット DCSSR
・1 x HY2.0-4P ケーブル(20cm)
・1 x 通信プロトコルマニュアル
・2 x 3.96-4P ターミナルブロック
