DMX512データ転送用に設計されたベースで、M5Stackホストとはシリアルポート経由で通信制御可能です。XLR 5ピン/XLR 3ピンのオスメスコネクタを装備、各種インターフェースでDMXデバイスを接続するのに便利です。さらに、拡張用485デバイスとの接続に便利なHT3.96ピッチのRS-485インターフェースを装備しています。
通信信号には高速の光カプラ絶縁を、電源には特別な絶縁パワーモジュールを採用しています。独立した二つのRS-485回路でDMXデータが送受信でき、内部双投スイッチで独立または並列動作を選択できます。DCジャックと対応するDC-DC回路により装置全体へ給電できます。
舞台やその他の照明制御、音響機器制御などに適しています。
特徴
・XLR 5ピン/XLR 3ピンのオスメスコネクタを装備、DMX機器と簡単に接続可能
・M5ホストとはシリアルポート経由で通信制御可能
・内部双投スイッチで接続モードと通信パスを制御可能
・電源にはDCDC絶縁を採用、安定性と一貫性を向上
・プログラミングプラットフォーム:Arduino、UIFlow
内容物
・1 x DMX Base
・1 x M2 六角レンチ
・1 x 3.96-4P 端子
用途
・舞台照明制御
・音響装置制御
・屋外照明制御
・カラー照明制御
仕様
DB9メスコネクタを装備した絶縁型RS232シリアル通信の拡張モジュールです。
※ DB9オスコネクタタイプのモデルはこちらです。

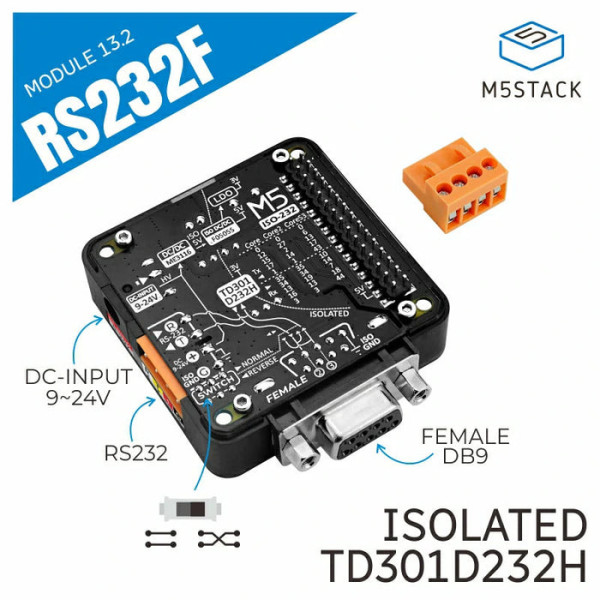

TD301D232H シリアルポート変換チップ+DB9メスコネクタによりRS232 と TTL/CMOS ロジックレベル信号間のインターフェース変換を実現し、F0505S-2WR3 DC/DCパワーモジュールによる電気/ノイズ絶縁機能を備えています。またトグルスイッチ、コーディングスイッチによってDB9信号線のストレート/クロスとシリアルインターフェースGPIOの切り替えが可能となり、様々な接続要求に応えます。モジュールにはDC電源入力と対応するDC/DC回路が内蔵され、デバイス全体に給電できます。
特徴
・TD301D232H シリアルポートチップ、全二重対応、高速で信頼性が高い
・F0505S-2WR3 電気/ノイズ絶縁
・スライド/DIPスイッチ:ストレート/クロスとGPIOを切り替え
・プログラミングプラットフォーム:Arduino、UIFlow
内容物
・RS232Fモジュール 13.2 x 1
・VH3.96-4.0P x 1
用途
・産業オートメーション
・計測
・医療機器
・通信機器
仕様
RS232:TD301D232H
DC-DC絶縁:F0505S-2WR3
通信スピード:最大 115200 bps
通信方法:DB9(メス)、全二重通信、RS232 と TTL/CMOSロジックレベル信号変換
動作温度:0 ～ 40 °
DC電源インターフェース入力電圧:0 ～ 24 V
製品サイズ:54 × 54 × 13.2 mm
パッケージサイズ:88 × 61 × 21 mm
製品重量:28 g
パッケージ重量:60 g
