M5STACK M5STACK-M131

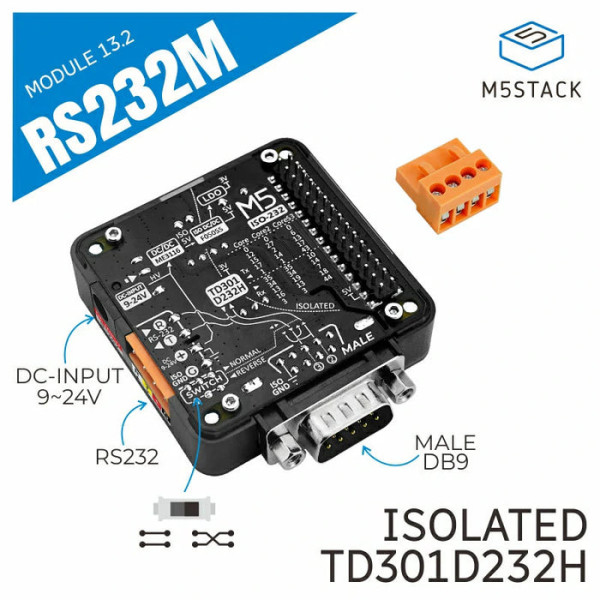

【8966】M5Stack RS232Mモジュール 13.2 (DB9オスコネクタ)
DB9オスコネクタを装備した絶縁型RS232シリアル通信の拡張モジュールです。
※ DB9メスコネクタタイプのモデルはこちらです。
TD301D232H シリアルポート変換チップ+DB9メスコネクタによりRS232 と TTL/CMOS ロジックレベル信号間のインターフェース変換を実現し、F0505S-2WR3 DC/DCパワーモジュールによる電気/ノイズ絶縁機能を備えています。またトグルスイッチ、コーディングスイッチによってDB9信号線のストレート/クロスとシリアルインターフェースGPIOの切り替えが可能となり、様々な接続要求に応えます。モジュールにはDC電源入力と対応するDC/DC回路が内蔵され、デバイス全体に給電できます。
特徴
・TD301D232H シリアルポートチップ、全二重対応、高速で信頼性が高い
・F0505S-2WR3 電源ノイズ絶縁
・スライド/DIPスイッチ:ストレート/クロスとGPIOを切り替え
・プログラミングプラットフォーム:Arduino、UIFlow
内容物
・1 × RS232M モジュール 13.2
・1 x VH3.96-4.0P
用途
・産業オートメーション
・計測
・医療機器
・通信機器
仕様
RS232:TD301D232H
DC-DC絶縁:F0505S-2WR3
通信スピード:最大 115200 bps
通信方法:DB9 Male(オス)、全二重通信、RS232 と TTL/CMOS 論理レベル信号変換
動作温度:0 ～ 40 °
DC電源インターフェース入力電圧:0 ～ 24 V
製品サイズ:54 × 54 × 13.2 mm
パッケージサイズ:88 × 61 × 21 mm
製品重量:28 g
パッケージ重量:60 g
※ DB9メスコネクタタイプのモデルはこちらです。
TD301D232H シリアルポート変換チップ+DB9メスコネクタによりRS232 と TTL/CMOS ロジックレベル信号間のインターフェース変換を実現し、F0505S-2WR3 DC/DCパワーモジュールによる電気/ノイズ絶縁機能を備えています。またトグルスイッチ、コーディングスイッチによってDB9信号線のストレート/クロスとシリアルインターフェースGPIOの切り替えが可能となり、様々な接続要求に応えます。モジュールにはDC電源入力と対応するDC/DC回路が内蔵され、デバイス全体に給電できます。
特徴
・TD301D232H シリアルポートチップ、全二重対応、高速で信頼性が高い
・F0505S-2WR3 電源ノイズ絶縁
・スライド/DIPスイッチ:ストレート/クロスとGPIOを切り替え
・プログラミングプラットフォーム:Arduino、UIFlow
内容物
・1 × RS232M モジュール 13.2
・1 x VH3.96-4.0P
用途
・産業オートメーション
・計測
・医療機器
・通信機器
仕様
RS232:TD301D232H
DC-DC絶縁:F0505S-2WR3
通信スピード:最大 115200 bps
通信方法:DB9 Male(オス)、全二重通信、RS232 と TTL/CMOS 論理レベル信号変換
動作温度:0 ～ 40 °
DC電源インターフェース入力電圧:0 ～ 24 V
製品サイズ:54 × 54 × 13.2 mm
パッケージサイズ:88 × 61 × 21 mm
製品重量:28 g
パッケージ重量:60 g
