M5STACK M5STACK-K011-B-V11
【9008】M5Stack用PLCモジュール V1.1
M5Stack用PLCモジュール K011-Bの後継製品です。
M5StackをPLCとして使用するためのモジュールです。パッケージにはRS485-TTLレベル変換基板、新しいPLCプロト基板、短いDINレールなどが含まれます。プロト基板上には9～24 Vから5 Vを生成するDC-DCコンバータや独自の回路を追加できるユニバーサルエリアがあり、信号の引き出しには3Pワンタッチ着脱式ターミナルブロック二つを使えます。またDINレール・壁掛けなど多様な取付方法が用意されています。
特徴
・広範囲な電源電圧:9～24 V・DCジャック
※ 本製品にACアダプタは付属しません。1 A以上を供給できる9～24 VのACアダプタ(プラグ外径5.5 mm・内径2.1 mm、センタープラス)をご用意ください
・ICピッチ(2.54 mmピッチ)のユニバーサル基板部
・同梱されているRS485-TTLレベル変換基板を使用する為には配線が必要です
・通常、RXはPLCプロト基板のGPIO16と、TXはGPIO17と接続します。
・RS485信号は4Pワンタッチ着脱式ターミナルブロックで引き出します。
・多様な取付方法:DINレール・壁掛け・磁石での取付
・外形寸法:54 x 54 x 28 mm

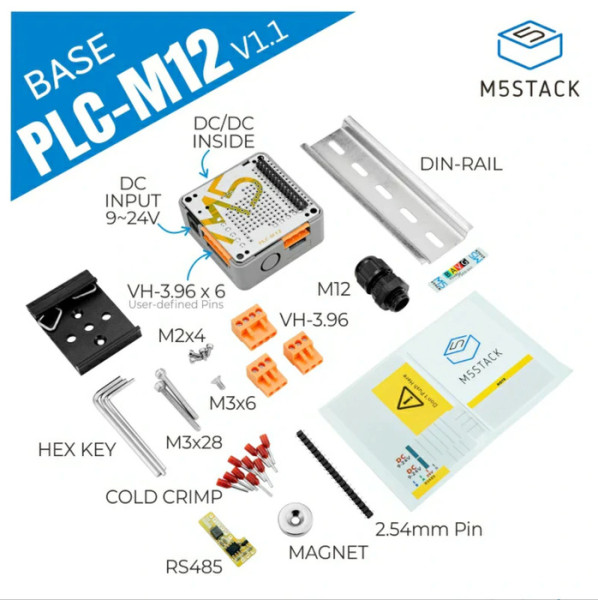

内容物
・1x PLCプロト基板
・1x PLCベースケース
・1x RS485-TTLレベル変換基板
・1x 3.96 mmピッチ 4Pワンタッチ着脱式ターミナルブロック
・2x 3.96 mmピッチ 3Pワンタッチ着脱式ターミナルブロック
・1x 1.5mm 六角レンチ
・1x 2.0mm 六角レンチ
・1x 2.5mm 六角レンチ
・10x 2 mm 棒型圧着端子
・1x 円盤型磁石
・1x DINレール
・1x DINレール固定具
・2x M3x28 mm ネジ
・4x M2x5 mmタッピングネジ
・1x M12 ケーブルグランド
・1x 2.54 mmピッチ 20Pピンヘッダー
・1x ステッカー
M5StackをPLCとして使用するためのモジュールです。パッケージにはRS485-TTLレベル変換基板、新しいPLCプロト基板、短いDINレールなどが含まれます。プロト基板上には9～24 Vから5 Vを生成するDC-DCコンバータや独自の回路を追加できるユニバーサルエリアがあり、信号の引き出しには3Pワンタッチ着脱式ターミナルブロック二つを使えます。またDINレール・壁掛けなど多様な取付方法が用意されています。
特徴
・広範囲な電源電圧:9～24 V・DCジャック
※ 本製品にACアダプタは付属しません。1 A以上を供給できる9～24 VのACアダプタ(プラグ外径5.5 mm・内径2.1 mm、センタープラス)をご用意ください
・ICピッチ(2.54 mmピッチ)のユニバーサル基板部
・同梱されているRS485-TTLレベル変換基板を使用する為には配線が必要です
・通常、RXはPLCプロト基板のGPIO16と、TXはGPIO17と接続します。
・RS485信号は4Pワンタッチ着脱式ターミナルブロックで引き出します。
・多様な取付方法:DINレール・壁掛け・磁石での取付
・外形寸法:54 x 54 x 28 mm
内容物
・1x PLCプロト基板
・1x PLCベースケース
・1x RS485-TTLレベル変換基板
・1x 3.96 mmピッチ 4Pワンタッチ着脱式ターミナルブロック
・2x 3.96 mmピッチ 3Pワンタッチ着脱式ターミナルブロック
・1x 1.5mm 六角レンチ
・1x 2.0mm 六角レンチ
・1x 2.5mm 六角レンチ
・10x 2 mm 棒型圧着端子
・1x 円盤型磁石
・1x DINレール
・1x DINレール固定具
・2x M3x28 mm ネジ
・4x M2x5 mmタッピングネジ
・1x M12 ケーブルグランド
・1x 2.54 mmピッチ 20Pピンヘッダー
・1x ステッカー
