M5STACK M5STACK-U162

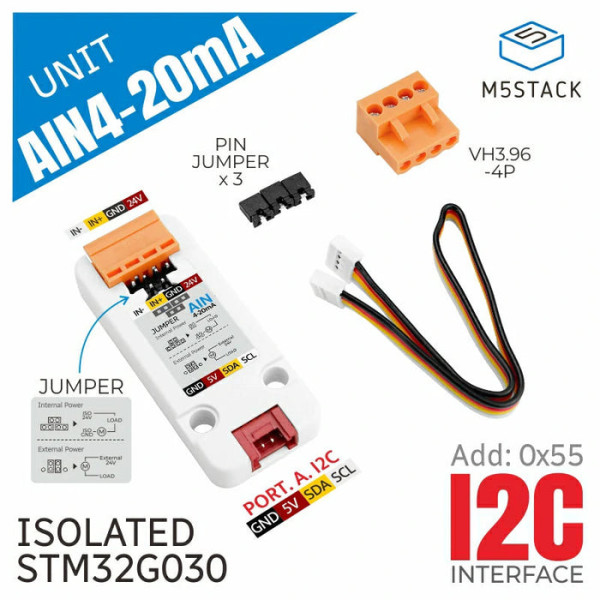

【9126】M5Stack AIN4-20mAユニット(STM32G030)
M5の1チャンネル 4-20 mA アナログ電流測定ユニットです。メインコントローラチップにSTM32G030F6 を搭載、M5ホストとはI2Cで通信します。ジャンパーキャップで内部/外部電源を切り替えられます。
ボードの電源絶縁チップとオペアンプ回路で正確に外部電流センサを計測し、信号の精度とシステムの安全性を確保します。電源はDCジャックインターフェースとDC/DC昇圧回路で、デバイス全体に給電します。電源システム設備監視、モーター制御、エネルギー管理、自動化、産業プロセス制御に適しています。
特徴
・4-20 mA 測定 1チャンネル
・STM32G030F6 32 bit Cortex-M0+ CPU
・I2C通信
・2/4線センサ対応(ジャンパーキャップで切替)
・ガルバニック絶縁チップ搭載
・プログラミング・プラットフォーム : Arduino、UIFlowなど
仕様
・MCU : STM32G030F6(64 KBフラッシュ/8 KB SRAM)
・信号絶縁IC:HCNR200
・オペアンプ:SGM321YC5/TR
・I2Cアドレス:0x55
・動作温度:0～40℃
・外部DC電源:9～24 V
・製品寸法 : 56 x 24 x 13 mm
・製品重量 : 8.2 g
内容物
・1 × AIN 4-20 mAユニット
・1 × VH3.96-4.0P
・1 x Groveケーブル(20 cm)
・3 x ジャンパーキャップ
ボードの電源絶縁チップとオペアンプ回路で正確に外部電流センサを計測し、信号の精度とシステムの安全性を確保します。電源はDCジャックインターフェースとDC/DC昇圧回路で、デバイス全体に給電します。電源システム設備監視、モーター制御、エネルギー管理、自動化、産業プロセス制御に適しています。
特徴
・4-20 mA 測定 1チャンネル
・STM32G030F6 32 bit Cortex-M0+ CPU
・I2C通信
・2/4線センサ対応(ジャンパーキャップで切替)
・ガルバニック絶縁チップ搭載
・プログラミング・プラットフォーム : Arduino、UIFlowなど
仕様
・MCU : STM32G030F6(64 KBフラッシュ/8 KB SRAM)
・信号絶縁IC:HCNR200
・オペアンプ:SGM321YC5/TR
・I2Cアドレス:0x55
・動作温度:0～40℃
・外部DC電源:9～24 V
・製品寸法 : 56 x 24 x 13 mm
・製品重量 : 8.2 g
内容物
・1 × AIN 4-20 mAユニット
・1 × VH3.96-4.0P
・1 x Groveケーブル(20 cm)
・3 x ジャンパーキャップ
