M5STACK M5STACK-A129

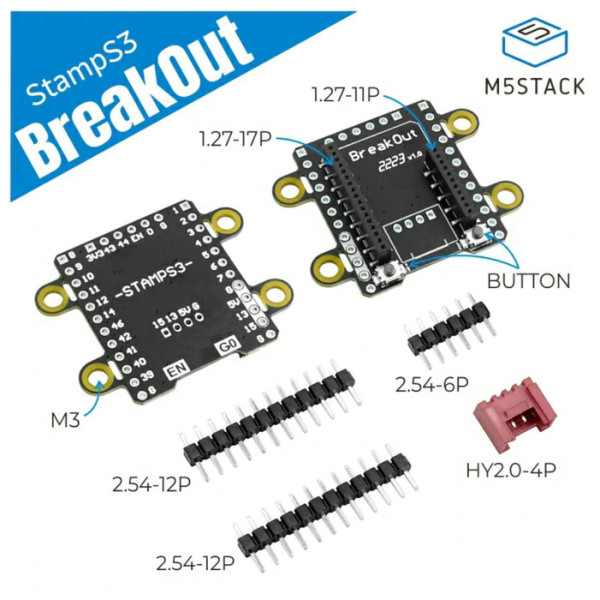

【9178】M5Stamp S3用ピッチ変換基板
M5Stamp S3の1.27 mmピッチピンを標準の2.54 mmピッチに変換するブレークアウト基板です。
M5StampS3 (1.27 mmピッチピンヘッダ実装済)を使用すれば、すぐに装着でき、GPIO全23ピンをユニバーサル基板などでも使用できます。
特徴
・S3の1.27 mmピッチから標準的な2.54 mmピッチへの変換
・4ピンGroveコネクタを用意
・実験・試作用機能
・電源スイッチ及びGPI0ピン(G0)用スイッチを実装
・切取り可能な取付部を用意、M3ネジやスペーサーでしっかりと固定することが出来ます
仕様
・S3との接続方法:1.27 mmピッチ 17ピンソケット 及び 11ピンソケット
・引き出されているI/Oピン:G0/G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11/G12/G13/G14/G15/G39/G40/G41/G42/G43/G44/G46
・スイッチ
・1 x EN(電源)
・1 x G0(ボタン)
・製品寸法:38 x 30.54 x 6 mm
内容物
・1 x M5Stamp S3用ブレークアウト基板
・2 x 2.54 mmピッチ 12ピン ヘッダ
・1 x 2.54 mmピッチ 6ピン ヘッダ
・1 x HY2.0-4P Groveコネクタ
M5StampS3 (1.27 mmピッチピンヘッダ実装済)を使用すれば、すぐに装着でき、GPIO全23ピンをユニバーサル基板などでも使用できます。
特徴
・S3の1.27 mmピッチから標準的な2.54 mmピッチへの変換
・4ピンGroveコネクタを用意
・実験・試作用機能
・電源スイッチ及びGPI0ピン(G0)用スイッチを実装
・切取り可能な取付部を用意、M3ネジやスペーサーでしっかりと固定することが出来ます
仕様
・S3との接続方法:1.27 mmピッチ 17ピンソケット 及び 11ピンソケット
・引き出されているI/Oピン:G0/G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11/G12/G13/G14/G15/G39/G40/G41/G42/G43/G44/G46
・スイッチ
・1 x EN(電源)
・1 x G0(ボタン)
・製品寸法:38 x 30.54 x 6 mm
内容物
・1 x M5Stamp S3用ブレークアウト基板
・2 x 2.54 mmピッチ 12ピン ヘッダ
・1 x 2.54 mmピッチ 6ピン ヘッダ
・1 x HY2.0-4P Groveコネクタ
秋葉原本店取扱フロア:3階M5コーナー棚番号②7列目
