M5STACK M5STACK-U158-B

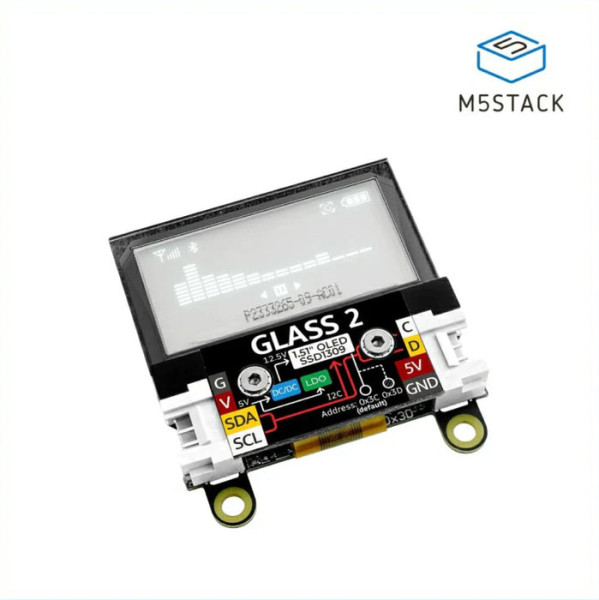

【9273】M5Stack用 1.5インチ透過型OLEDディスプレイユニット2
M5Stack用 1.5インチ透明OLEDディスプレイユニットの後継製品です。
----
1.5インチ、I2C接続の透過型OLEDディスプレイユニットです。前商品にあったSTM32マイコンを廃して、直接SSD1309にアクセスするように変更されたので、同一バス上の最大接続数は二つに減りましたが、リフレッシュ効率が向上し、入力信号への応答やコンテンツの更新が高速化、より滑らかで流れるような画像やアニメーションの表示を可能にします。また、広く使われているSSD1309用ライブラリを使用できます。
ガラス面積は42 x 27.16 mm、表示面積は35.5 x 18 mm、解像度は128 x 64ピクセル。256段階の輝度制御が可能で、細部まで鮮明に表示することが可能です。優れた輝度とコントラストにより、様々な照明環境下でもクリアで読みやすい表示効果が得られます。
特徴
・128 x 56ピクセル透過型OLED(不透明部分含め128 x 64ピクセル)
・35.5 x 18 mm の表示領域
・42 x 27.16 mmのパネル
・モノクロ表示(発光色:青)
・画面輝度を256段階で調節可能
・
I2Cによる制御
・同一I2Cバスで本商品を二つまで利用できます(I2C Hubを併用することで三つ以上利用可能)
・
M5Stack用 1.5インチ透明OLEDディスプレイユニットからの主な変更点
・STM32 MCUを搭載せずSSD1309を直接制御するので、広く使われているSSD1309用ライブラリを利用可能
・Groveコネクタが二つに増えたことで後続に他のI2Cデバイスを接続できます
・厚みが13 mmから6 mmに薄型化
・前製品で左右にあったタクトスイッチやブザーはありません
仕様
・電源電圧:3.3 V
・通信方式:I2C
・I2Cアドレス:0x3D(0x3Cも選択可能)
・接続方法:HY2.0-4Pケーブルでの接続
・ディスプレイ:1.51 インチ透過型OLED
・解像度:128 x 64 px(透明部分は128 x 56 px)
・表示領域:35.5 x 18 mm
・パネルサイズ:42.04 x 27.16 x 1.25 mm
・外形寸法:53 x 42 x 6 mm
・重量:9.1 g
内容物
・1 x M5Stack用 1.5インチ透過型OLEDディスプレイユニット2
・1 x Groveケーブル(20 cm)
----
1.5インチ、I2C接続の透過型OLEDディスプレイユニットです。前商品にあったSTM32マイコンを廃して、直接SSD1309にアクセスするように変更されたので、同一バス上の最大接続数は二つに減りましたが、リフレッシュ効率が向上し、入力信号への応答やコンテンツの更新が高速化、より滑らかで流れるような画像やアニメーションの表示を可能にします。また、広く使われているSSD1309用ライブラリを使用できます。
ガラス面積は42 x 27.16 mm、表示面積は35.5 x 18 mm、解像度は128 x 64ピクセル。256段階の輝度制御が可能で、細部まで鮮明に表示することが可能です。優れた輝度とコントラストにより、様々な照明環境下でもクリアで読みやすい表示効果が得られます。
特徴
・128 x 56ピクセル透過型OLED(不透明部分含め128 x 64ピクセル)
・35.5 x 18 mm の表示領域
・42 x 27.16 mmのパネル
・モノクロ表示(発光色:青)
・画面輝度を256段階で調節可能
・
I2Cによる制御
・同一I2Cバスで本商品を二つまで利用できます(I2C Hubを併用することで三つ以上利用可能)
・
M5Stack用 1.5インチ透明OLEDディスプレイユニットからの主な変更点
・STM32 MCUを搭載せずSSD1309を直接制御するので、広く使われているSSD1309用ライブラリを利用可能
・Groveコネクタが二つに増えたことで後続に他のI2Cデバイスを接続できます
・厚みが13 mmから6 mmに薄型化
・前製品で左右にあったタクトスイッチやブザーはありません
仕様
・電源電圧:3.3 V
・通信方式:I2C
・I2Cアドレス:0x3D(0x3Cも選択可能)
・接続方法:HY2.0-4Pケーブルでの接続
・ディスプレイ:1.51 インチ透過型OLED
・解像度:128 x 64 px(透明部分は128 x 56 px)
・表示領域:35.5 x 18 mm
・パネルサイズ:42.04 x 27.16 x 1.25 mm
・外形寸法:53 x 42 x 6 mm
・重量:9.1 g
内容物
・1 x M5Stack用 1.5インチ透過型OLEDディスプレイユニット2
・1 x Groveケーブル(20 cm)
