M5STACK M5STACK-M121-V11
【9275】M5Stack用STM32搭載 4チャンネルリレーモジュール V1.1 - 13.2
STM32搭載 4チャンネルリレーモジュールの後継商品です。外部電源(HPWR)の電圧測定が可能になりました。
----
M5Stack CoreやCore2シリーズ製品用、高さ13.2 mmの4チャンネルリレーモジュールです。4つのa接点(NO、COM)メカニカルリレーを搭載しています。I2Cプロトコル対応で、ジャンパを使用してアクティブ/パッシブモードの切り替えも可能です。DCに対応で、最大負荷は24 W(DC 24 V@1 A)です。小負荷回路のコントロールに適しています。
特徴
・STM32F030F4搭載
・I2C通信(アドレス : 0x26)
・外部電源(HPWR)の電圧測定機能(8または12 bit分解能)
・リレー:4 x DCリレー(COM、NO(Normally Open)端子)
・最大負荷:24 W(DC 24 V@1 A)
・2モード動作に対応(ジャンパで切り替え)
・アクティブモード:外部電源入力がリレーのNO端子に接続
・パッシブモード:外部電源入力が各リレー端子から遮断。各ユーザ回路には電源が必要。
・外部電源入力(DC入力のみに対応)
・DC 5〜24 V入力端子→ジャンパ→M5 BUS HPWRバス(複数の異なるM5モジュールに接続する場合はHPWRバスは24 V電源の必要な別のモジュールに電源供給可能)
・開発プラットフォーム:Arduino、UIFlow
用途
・オン/オフのコントロール
・ソレノイドバルブのコントロール
・DCコントロール負荷のオン/オフ
仕様
・メインコントロールチップ:STM32F030F4
・通信インターフェース:I2Cインターフェース(アドレス : 0x26)
・対応動作モード:アクティブコントロール/パッシブコントロール
・リレー:4 x(COM、NO端子)
・外部電源入力:DC 5〜24 V
・最大負荷:4チャンネル 最大24 W(DC 24 V@1 A)
・接続端子:2.54ピッチ2Pターミナルブロック
・1 x 外部電源入力、4 x リレー(NO、COM)端子
・重量:33.2 g
・サイズ:54 x 54 x 13.2 mm

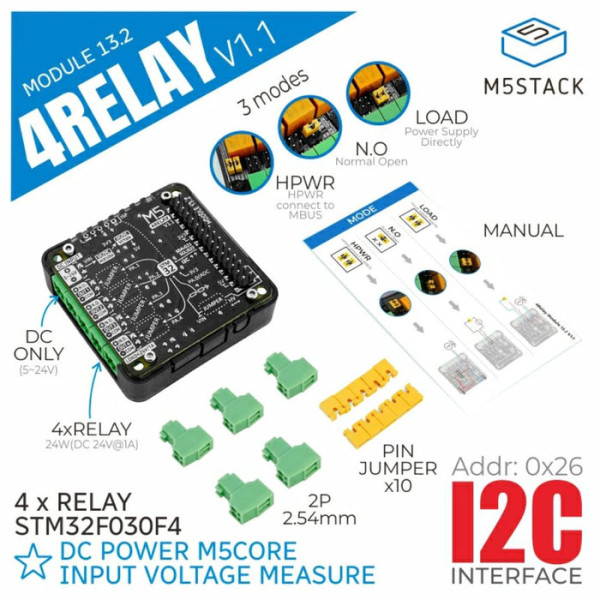

内容物
・1 x 4チャンネルリレーモジュール
・5 x 2.54 mmピッチ2Pターミナルブロック (緑)
・10 x ジャンパピン
・1 x 接続説明書
----
M5Stack CoreやCore2シリーズ製品用、高さ13.2 mmの4チャンネルリレーモジュールです。4つのa接点(NO、COM)メカニカルリレーを搭載しています。I2Cプロトコル対応で、ジャンパを使用してアクティブ/パッシブモードの切り替えも可能です。DCに対応で、最大負荷は24 W(DC 24 V@1 A)です。小負荷回路のコントロールに適しています。
特徴
・STM32F030F4搭載
・I2C通信(アドレス : 0x26)
・外部電源(HPWR)の電圧測定機能(8または12 bit分解能)
・リレー:4 x DCリレー(COM、NO(Normally Open)端子)
・最大負荷:24 W(DC 24 V@1 A)
・2モード動作に対応(ジャンパで切り替え)
・アクティブモード:外部電源入力がリレーのNO端子に接続
・パッシブモード:外部電源入力が各リレー端子から遮断。各ユーザ回路には電源が必要。
・外部電源入力(DC入力のみに対応)
・DC 5〜24 V入力端子→ジャンパ→M5 BUS HPWRバス(複数の異なるM5モジュールに接続する場合はHPWRバスは24 V電源の必要な別のモジュールに電源供給可能)
・開発プラットフォーム:Arduino、UIFlow
用途
・オン/オフのコントロール
・ソレノイドバルブのコントロール
・DCコントロール負荷のオン/オフ
仕様
・メインコントロールチップ:STM32F030F4
・通信インターフェース:I2Cインターフェース(アドレス : 0x26)
・対応動作モード:アクティブコントロール/パッシブコントロール
・リレー:4 x(COM、NO端子)
・外部電源入力:DC 5〜24 V
・最大負荷:4チャンネル 最大24 W(DC 24 V@1 A)
・接続端子:2.54ピッチ2Pターミナルブロック
・1 x 外部電源入力、4 x リレー(NO、COM)端子
・重量:33.2 g
・サイズ:54 x 54 x 13.2 mm
内容物
・1 x 4チャンネルリレーモジュール
・5 x 2.54 mmピッチ2Pターミナルブロック (緑)
・10 x ジャンパピン
・1 x 接続説明書
