M5STACK M5STACK-M136

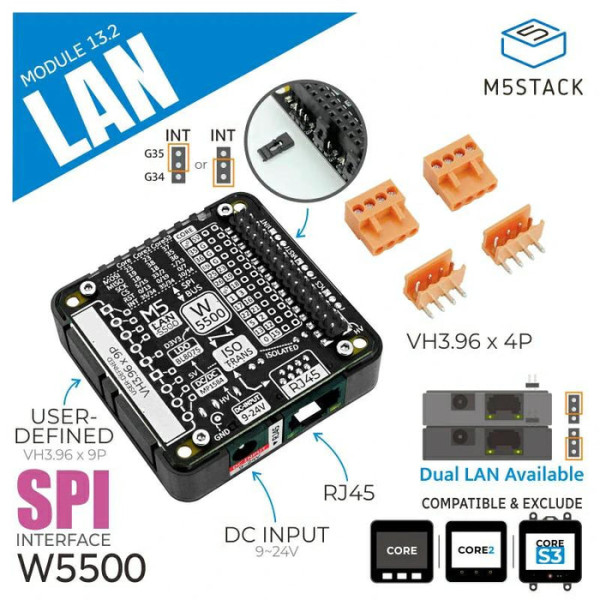

【9425】M5Stack用W5500搭載 LANモジュール13.2
W5500ハードウェアTCP/IP組み込みイーサネットコントローラ(SPI通信インタフェース)を搭載したM5Stack用のイーサネットコントローラモジュールです。TCP、UDP、IPv4など、複数の通信プロトコルによるネットワークパケット処理をサポートします。
LANモジュール13.2では、DCジャック入力(9-24V)とDC-DC降圧回路が搭載され、電源管理が簡素化されて、デバイス全体に信頼性の高い電源供給が可能となりました。また、チップ選択用のジャンパピンが用意され、2台のモジュールを同時にスタックすることでデュアル・イーサネット接続が実現できます。さらに、拡張デバイスを簡単に追加できるVH3.96ポートも備えるなど柔軟性が向上しています。
イーサネットコントローラとしての用途の他にも、イーサネットからAPへの変換、軽量Webサーバー、RS485からイーサネットへの変換など、様々な用途に使用できます。
特徴
・信号絶縁用の 100 Mbitトランスを内蔵
・9 - 24 V DCジャック端子と DC-DCコンバーターを搭載
・VH3.96ポートにより、拡張デバイスを追加可能
・内蔵された W5500 イーサネットコントローラーは TCP、UDP、IPv4 などのプロトコルをサポート。
仕様
・イーサネットコントローラ:W5500
・ネットワークインターフェース:RJ45 アダプティブ 10/100M ネットワークポート
・外部電源:9 ~ 24 V
・動作温度:0 ~ 40℃
・通信モード:SPI
・製品寸法:54 x 54 x 13.2 mm
・製品重量:29.6 g
LANモジュール13.2では、DCジャック入力(9-24V)とDC-DC降圧回路が搭載され、電源管理が簡素化されて、デバイス全体に信頼性の高い電源供給が可能となりました。また、チップ選択用のジャンパピンが用意され、2台のモジュールを同時にスタックすることでデュアル・イーサネット接続が実現できます。さらに、拡張デバイスを簡単に追加できるVH3.96ポートも備えるなど柔軟性が向上しています。
イーサネットコントローラとしての用途の他にも、イーサネットからAPへの変換、軽量Webサーバー、RS485からイーサネットへの変換など、様々な用途に使用できます。
特徴
・信号絶縁用の 100 Mbitトランスを内蔵
・9 - 24 V DCジャック端子と DC-DCコンバーターを搭載
・VH3.96ポートにより、拡張デバイスを追加可能
・内蔵された W5500 イーサネットコントローラーは TCP、UDP、IPv4 などのプロトコルをサポート。
仕様
・イーサネットコントローラ:W5500
・ネットワークインターフェース:RJ45 アダプティブ 10/100M ネットワークポート
・外部電源:9 ~ 24 V
・動作温度:0 ~ 40℃
・通信モード:SPI
・製品寸法:54 x 54 x 13.2 mm
・製品重量:29.6 g
